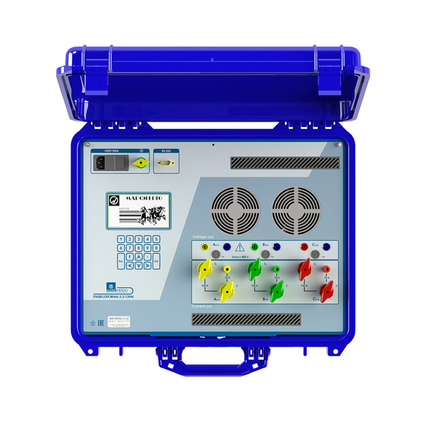

Источник переменного тока и напряжения Энергоформа
3.3-120М
Переносной источник фиктивной мощности, переменного тока и напряжения
трехфазный программируемый. Осуществляет формирование трехфазной или однофазной
системы токов и напряжений в соответствии с программируемой цифровой моделью
сигнала при поверке СИ электроэнергии.
Источник в составе установки УППУ-МЭ адаптирован для поверки интеллектуальных
счетчиков электроэнергии, выпускаемых в соответствии с ФЗ № 522-ФЗ от 27.12.2018
и ПП РФ № 890 от 19.06.2020.
Применяется для комплектации переносных поверочных установок серии УППУ-МЭ совместно
с эталонными приборами «Энергомонитор 3.3Т1» и «Энергомонитор 3.1КМ»,
предназначенных для поверки:
| классических и интеллектуальных счетчиков электроэнергии (1-фазных и
3-фазных) с функцией измерения ПКЭ в соответствии с ГОСТ 32144, СТО
34.01-5.1-006-2019 |
| электроизмерительных приборов, в том числе бортовых с Fном = 400 Гц |
| анализаторов ПКЭ (класс А, класс S) в соответствии с ГОСТ 32144 |
| измерительных преобразователей |
Основные технические характеристики
Параметр
Значение
Дискретность установки
Напряжение
3 ... 480 В
1 мВ
Ток
0.001 ... 120 А
0.1 мА
Частота первой гармоники
40 ... 450 Гц
0.01 Гц
Значения фазовых сдвигов между токами и напряжениями для всех фаз
–179.99° ... +180.00°
0.01°
Нестабильность мощности, не более
0.05 %/мин
Выходная мощность:
источника тока, В•А
напряжения, В•А
60
30
Преимущества новой модели Энергоформа 3.3-120М
|
|
Характеристика |
ЭНЕРГОФОРМА 3.3-100 |
ЭНЕРГОФОРМА 3.3-120М |
| 1 |
Генерируемый ток |
до 120А |
до 120А |
| 2 |
Генерируемое напряжение фазное |
до 268В |
до 480В |
| 3 |
Генерируемые гармоники |
до 50-й |
до 50-й |
| 4 |
Выходная мощность на каждую фазу тока |
180 В·А – при значении силы
выходного тока от 11 до 120 А
5 В·А – при значении силы
выходного тока от 0,001 А до 10,9 А |
60 ВА на всем диапазоне тока |
| 5 |
Выходная мощность на каждую фазу напряжения |
10 ВА |
30 ВА |
| 6 |
Частота основной гармоники |
от 45 до 70Гц |
от 40 до 450Гц |
| 7 |
Габаритные размеры ДхШхВ |
546 × 423 × 250 мм |
555х430х220 мм |
| 8 |
Масса |
20 кг |
18 кг |
|
