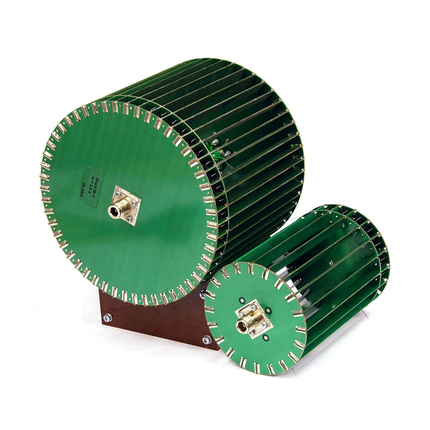

Шунты токовые серии ШЭ
Эталонные безреактивные токовые шунты
Токовые шунты серии ШЭ выпускаются в различных вариантах
исполнения в зависимости от рабочего тока и значения сопротивления.
Значения номинального тока: 0,1 А; 0,5 А; 1 А; 2,5 А; 5 А; 10 А;
50 А
Назначение
Комплектация Национальных метрологических институтов.
Применение
1. В составе эталонных средств измерения мощности шунты
серии ШЭ применяются в качестве первичных преобразователей.
2. При калибровке и поверке токовых шунтов, измерения
модульных и угловых погрешностей шунты серии ШЭ применяются в качестве
эталонных средств измерения.
Основные технические характеристики
Параметр
Значение
Пределы допускаемой основной относительной погрешности
определения сопротивления на номинальной частоте
±0,005 %
Пределы допускаемой дополнительной относительной погрешности
сопротивления, вызванной самонагревом
не более
±0,003 %
Пределы дополнительной погрешности, вызванной изменением частоты
в рабочем диапазоне
±0,5·10–6 %/кГц
Пределы допускаемого фазового сдвига при преобразовании силы
переменного тока в напряжение при частоте переменного тока 50 Гц
±3 мкрад
ТКС
не более
2,0·10–6 К–1
Частотный коэффициент фазовой погрешности
не более
60 мкрад/кГц
Преимущества
|
Конструкция шунтов обеспечивает минимальное значение:
- паразитной индуктивности и емкости,
- взаимной индуктивности между цепями тока и напряжения,
- токов утечки и потерь,
- изменения сопротивления вследствие нагрева при протекании
рабочего тока за счет естественного охлаждения и применения
резисторов с низким температурным коэффициентом электрического
сопротивления (ТКС),
- влияния разброса частотных характеристик применяемых резисторов.
|
|
Время непрерывной работы шунта при силе тока не
превышающей номинальный в 1,2 раза не ограничен. |
|
Средний срок службы шунта — не менее 10 лет. |
Исполнения прибора
- ШЭ-0.1
- ШЭ-0.5
- ШЭ-1.0
- ШЭ-2.5
- ШЭ-5.0
- ШЭ-10
- ШЭ-50
|
