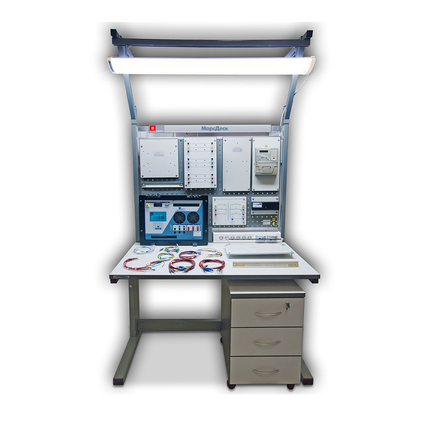

Лабораторный учебный стенд МарсДеск - АИИС КУЭ
Назначение
Лабораторный учебный стенд «МарсДеск - АИИС КУЭ» предназначен для
обучения/повышения квалификации электротехнического персонала по техническому
обслуживанию и эксплуатации средств учета, мониторинга качества электрической
энергии и выявлению хищения электроэнергии.
Учебный стенд позволяет получить практические навыки по следующим видам
работ.
1. Установка, замена, инструментальная проверка и техническое обслуживание
средств учета электрической энергии (счетчиков, измерительных трансформаторов,
УСПД, вторичных измерительных цепей, УСВ и т.д.), включая:
- снятие, построение и анализ векторных диаграмм трехфазных счетчиков
электрической энергии, включенных в трехпроводную или четырехпроводную сеть;
- программирование и считывание данных локально со средств учета;
- измерение погрешности однофазных и трехфазных счетчиков электрической
энергии на месте эксплуатации без разрыва токовых цепей;
- измерение фактической нагрузки вторичных цепей (трансформаторов тока и
напряжения) в измерительных комплексах учета электрической энергии;
- измерение потерь напряжения в линиях подключения счетчика к трансформатору
напряжения;
2. Выявление несанкционированных изменений в измерительных комплексах по
учету электрической энергии, применяемых с целью искажения результатов измерений
(хищения электроэнергии).
3. Установка, замена и техническое обслуживание средств измерения показателей
качества электрической энергии (СИ ПКЭ).
Состав
- Источник переменного тока и напряжения трехфазный программируемый «Энергоформа
3.3-12М
- Стол лабораторный
- Комплект освещения рабочего стола 2х36W
- Блок c розетками, автоматическим выключателем и УЗО
- Тумба выдвижная (3 ящика)
- Панель ТТ в сборе
- Панель ТН в сборе
- Панель монтажная УСПД
- Панели монтажные для счетчиков
- Панель КИП
- DIN-рейка
- Коробка испытательная переходная
- Комплект кабелей для сборки схем
Дополнительно в комплект поставки могут быть включены переносные средства
проверки:
- эталонный прибор «Энергомонитор-3.3Т1»
- вольтамперфазометр «ПЭМ-02И»
- прибор «Энерготестер ПКЭ-А»
- прибор программирования и считывание данных со средств учета «ПЭМ-А»
- модуль «МКВ-02Ц»
- Notebook с ПО
|
