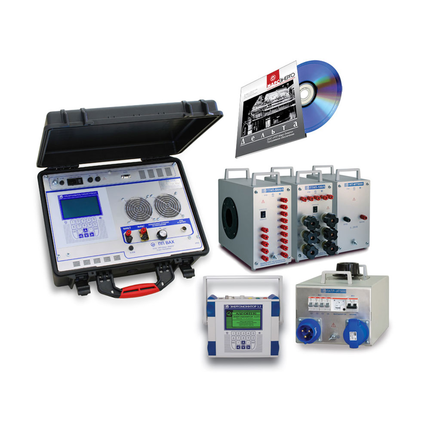

Комплект для поверки трансформаторов тока МарсТест-ТТ-30
Поверка генераторных шинных ИТТ на токи 10...30 кА по классической методике,
регламентированной ГОСТ 8.217 оказывается технически невозможной, либо
нецелесообразной. Значительные габариты и масса поверочного оборудования
вызывают трудности доставки к поверяемым трансформаторам.
Разработана альтернативная "Эксперементально-расчетная методика поверки
измерительных трансформаторов тока на местах их эксплуатации" и зарегистрирована
под номером МИ 3123-2008.
Основные этапы работ, регламентированных МИ 3123-2008:
| № |
Работы |
Оборудование |
| 1 |
Определение токовой и угловой погрешностей поверяемого ИТТ при одном
значении тока 20% по методике ГОСТ 8.217 |
Трансформаторы тока ТТИП с источником ИТ5000
Прибор сравнения "Энергомонитор 3.3 Т1-С" |
| 2 |
Определение погрешностей ИТТ по ВАХ вторичной обмотке поверяемого
ИТТ во всей рабочей области токов при К от 0,01 до 1,2 |
Преобразователь параметров вольтамперных характеристик измерительных
трансформаторов тока "ПП ВАХ" |
| 3 |
Введение поправки на аддитивную систематическую ошибку в результат
расчета токовой и угловой погрешностей по ВАХ |
Специализированное программное обеспечение на ПЭВМ для
автоматизированного расчета погрешности "Дельта"
|
|
