Установка поверочная однофазная УПВО-1
Установка предназначена:
- для первичной и периодической поверки и калибровки на местах
эксплуатации однофазных заземляемых и незаземляемых измерительных
трансформаторов напряжения промышленной частоты 50 Гц (ТН) классов точности
0,2 и менее точных с номинальными первичными напряжениями от 6 до 330/√3 кВ
для различных моделей УПВО-1 при нагрузках, нормированных ГОСТ, и при
реальных нагрузках на узле учета;
- для измерения мощности нагрузки ТН.
| УПВО-1 |
| Установки поверочные высоковольтные переносные
однофазные |
| Класс точности: |
0,1; 0,05 |
| Назначение: |
поверка и калибровка на местах эксплуатации ИТН класса точности 0,2
и менее точных |

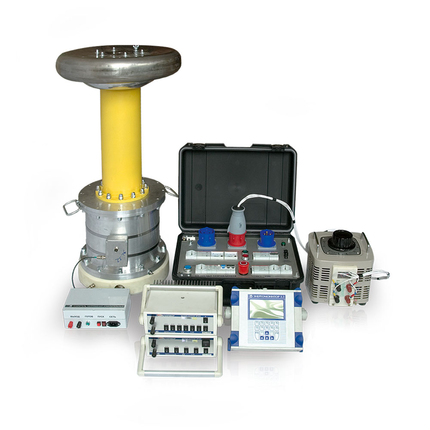

| Состав |
1. Прибор сравнения «Энергомонитор 3.3Т1» с УПТН
2. Эталонный преобразователь напряжения серии ПВЕ: ПВЕ-110 (-220, -330) |
| 3. Источник высокого напряжения |
ЛАТР однофазный (для 220; 330 кВ); пульт управления (ПУ-220/330);
установка испытательная высоковольтная УИВ-100 (для 220; 330 кВ не
требуется) При формировании напряжения более 100 кВ используется
соседняя фаза ИТН по МИ 3314-2011 |
| 4. Магазины нагрузок |
100/√3 В, 80 ВА;
100/√3 В, 200 ВА |
| 5. Комплект кабелей |
| 6. Ноутбук, принтер, ПО |
| 7. Методики измерений |
МИ 3314-2011, МИ 3050-2007 |
Примечание: Дополнительно для поверки ТН по МИ 3050 может
потребоваться источник высокого напряжения регулируемый. Тип источника
уточняется при заказе Комплекта.
Установка выполнена в виде отдельных элементов (устройств), соединяемых между
собой кабелями (силовыми, измерительными, управления и высоковольтными).
|
