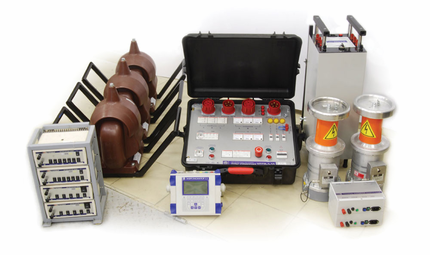

Установка поверочная трехфазная высоковольтная УПТВ-3
Преимущества
- поверка измерительных трансформаторов напряжения на месте эксплуатации
по ГОСТ 8.216;
- поверка 3-х фазных ТН типа НАМИТ, НАМИ;
- не требуются дополнительные приборы для контроля условий поверки.
Установка выполнена в виде отдельных элементов (устройств), соединяемых между
собой кабелями (силовыми, измерительными, управления и высоковольтными).
| УПТВ-3-10, УПТВ-3-35 |
| Установки поверочные высоковольтные переносные
трехфазные |
| Класс точности: |
0,1; 0,05 |
| Назначение: |
поверка и калибровка на местах эксплуатации ИТН класса точности 0,2
и менее точных трехфазных и однофазных (6, 10, 35 кВ) |
| Состав |
1. Прибор сравнения «Энергомонитор 3.3Т1» с УПТН
2. Эталонный преобразователь напряжения серии ПВЕ: ПВЕ-10-2 или ПВЕ-35-2
с усилителями УИНД |
| 3. Источник высокого напряжения |
Блок нагрузочных ТН (ТН-10 или ТН-35) (3 шт.) или комплект
элегазовых трасформаторов (3 шт.); ЛАТР трехфазный; пульт управления
трехфазный (ПУ-10 или ПУ-35) |
| 4. Магазины нагрузок |
100/√3 В, 80 ВА; 100 В, 80 ВА
100/√3 В, 200 ВА; 100 В, 200 ВА |
| 5. Комплект кабелей |
| 6. Ноутбук, принтер, ПО |
| 7. Методики измерений |
МИ 3239-2009; МИ 3050-2007 |
|
