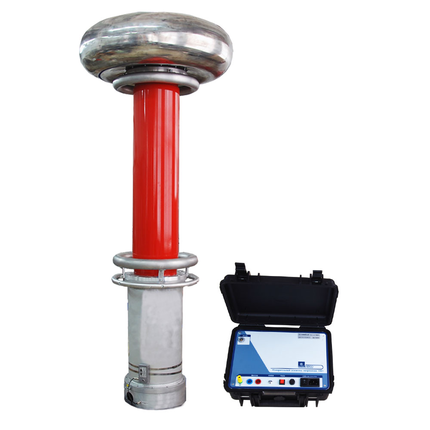

Преобразователь напряжения измерительный ПВЕ-500
Гос. реестр № 77712-20
Преобразователь напряжения измерительный высоковольтный емкостный масштабный
для поверки ИТН до 500 кВ.
Выпускается в различных модификациях в зависимости от класса точности и
значений номинального вторичного напряжения
Классы точности: 0.05, 0.1
Номинальное вторичное напряжение: 100/√3; 100; 100/3; 110/√3; 110; 110/3; 120
В
ПВЕ-500 предназначен для аналогового масштабного преобразования высокого
напряжения переменного тока на входе в низкое напряжение на выходе с постоянным
коэффициентом преобразования.
ПВЕ-500 применяется для:
| поверки рабочих измерительных трансформаторов напряжения класса
точности 0.2 и менее точных класса напряжения 500 кВ в качестве
эталонного средства измерений |
| измерения высокого напряжения |
Основные метрологические характеристики
|
Наименование характеристики |
Значение |
| Номинальное входное (первичное) среднеквадратическое значение (СКЗ)
напряжения переменного тока Uн номинальной частотой 50 Гц |
500/√3 кВ |
| Номинальное выходное напряжение |
100/√3; 100; 100/3; 110/√3; 110; 110/3; 120 В |
| Диапазон измерений первичного напряжения от
номинального напряжения |
от 40 до 120 % |
| Пределы допускаемой основной погрешности измерений
для класса точности 0,1: |
| коэффициента масштабного преобразования напряжения δКu |
±0,1 % |
| угла фазового сдвига напряжения Δφ |
±5,0 мин |
| Пределы допускаемой основной погрешности измерений
для класса точности 0,05: |
| коэффициента масштабного преобразования напряжения δКu |
±0,05 % |
| угла фазового сдвига напряжения Δφ |
±2,0 мин |
| Испытательное напряжение (СКЗ) переменного тока частотой 50 Гц в
течение 1 мин, кВ |
1,32•Uн + 15 кВ |
Основные технические характеристики
|
Наименование характеристики |
Значение |
| Избыточное давление заполнения газом SF6: |
| номинальное |
0,35 МПа |
| минимальное |
0,25 МПа |
| Электрическая емкость конденсатора блока ПП |
от 40 до 60 пФ |
| Сопротивление нагрузки блока УИН, не менее |
100 кОм |
| Емкость нагрузки блока УИН, не более |
5,0 нФ |
| Потребляемая мощность блока УИН, не более |
10 ВА |
| Время непрерывной работы от сети переменного тока, не
менее |
8 ч |
| Среднее время наработки на отказ, не менее |
8000 ч |
|
