МарсКомп К-1000 Компаратор напряжений двухканальный / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МарсКомп К-1000

Тип:
Компаратор напряжений двухканальный

ТУ:
ГОСТ 8.216-2011

Краткое тех. описание:
Предназначен для калибровки и поверки рабочих средств измерений

Цена МарсКомп К-1000:
Уточняйте по телефону или через обратную связь.

Компаратор напряжений двухканальный МарсКомп К-1000

Гос. реестр № 87150-22

Эталонный прибор сравнения, компаратор для поверки и калибровки измерительных электронных маломощных трансформаторов тока и напряжения (LPIT) и традиционных ТН

Компаратор предназначен для:
1. Калибровки и поверки рабочих средств измерений:
по методике ГОСТ 8.216-2011 (Установка 3) маломощных измерительных трансформаторов напряжения (ММТН), датчиков, делителей с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-7 или ГОСТ Р МЭК 61869-6-2021
маломощных измерительных трансформаторов тока (ММТТ), датчиков с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-8 или ГОСТ Р МЭК 61869-6-2021
по методике ГОСТ 8.216-2011 (Установка 2 или 3) традиционных измерительных трансформаторов напряжения (ТН), выпускаемых по ГОСТ 1983, делителей напряжения, измерительных масштабных преобразователей напряжения
вольтметров и частотомеров в диапазоне частот 16…2500 Гц, амперметров, анализаторов гармоник, фазометров в промышленной области частот (45…65 Гц) и с номинальной частотой 400 Гц
Метрологические характеристики

Параметр

Диапазон измерений

Пределы
допускаемой погрешности

Действующее значение переменного
напряжения, В

0,5 мВ ... 1000 В

Относительная, %

±0,01 + ∆

Частота, Гц

16...2500 Гц

Относительная, %

±0,02

коэффициент гармоники напряжения порядка h (KU(h))
с частотой первой гармоники напряжения f1 от 45 до 65 Гц

0,1 ... 25 %

Относительная, %

±0,08 + ∆

Угол фазового сдвига между напряжениями
частоты f двух каналов

От -90º ло 90º

Абсолютная, мин

± 0,00033°·f

Среднеквадратическое значение силы
переменного тока

10 мА ... 12 А

Относительная, %

±0,015 + ∆

коэффициент гармоники тока порядка h (KI(h))
с частотой первой гармоники тока f1 от 45 до 65 Гц

0,1 ... 25 %

Относительная, %

±0,08 + ∆

∆ — дополнительная погрешность
Преимущества
В качестве эталонных трансформаторов могут применяться традиционные трансформаторы с выходами тока 1; 5 А и напряжения 100; 100/√3 В
Возможность поверки ТН с вторичным напряжением, отличным от вторичного напряжения эталонного ТН, т. е. с разными номинальными коэффициентами масштабного преобразования
Возможность учета действительного значения угла фазового сдвига ММТТ и ММТН, указанного производителем
Компаратор может применяться для аттестации ТН, предназначенных для измерений гармонических составляющих напряжения (ПКЭ) в сети высокого напряжения (построение АЧХ), по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012)
Переключение поддиапазонов в приборе производится как раздельно по каждому каналу, так и группой одновременно
Автоматическое создание протоколов поверки или протоколов аттестации ТН с помощью ПО «E-TransformerTest». Обмен прибора с ПК по USB может начинаться автоматически после включения.

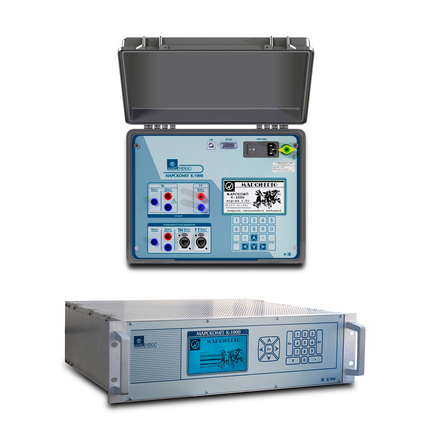

Исполнения прибора

МарсКомп К-1000-П

Исполнение переносное
Корпус кейс с ручкой IP65
Связь с ПК USB
Габаритные размеры
(д × ш × в)
не более  335 × 289 × 155 мм
Масса не более  4,5 кг

МарсКомп К-1000-С

Исполнение стационарное (лабораторное)
Корпус 19-дюймового стандарта
Связь с ПК USB
Габаритные размеры
(д × ш × в)
не более 485 × 450 × 140 мм
Масса не более 8 кг
