Назначение
Установки предназначены для калибровки и
поверки измерительных преобразователей (ИП) или электронных трансформаторов
напряжения или тока, выходные сигналы которых представлены цифровым потоком
в формате стандарта IEC 61850-9-2LE, или в формате стандарта IEEE-488.2,
путем сравнения (компарирования) их с аналоговыми выходными сигналами
эталонных ИП напряжения (номинальные значения: 0,07; 0.7; 7; 70 и 240 В) или
эталонных ИП тока (номинальные значения в диапазоне от 0,1 до 10 А).
Установки могут быть использованы автономно или в составе комплексов для
поверки электронных трансформаторов напряжения, выпускаемых по ГОСТ Р МЭК
60044-7-2010, и электронных трансформаторов тока, выпускаемых по ГОСТ Р МЭК
60044-8-2010.
При поверке (калибровке) ИП напряжения или тока, выходные сигналы которых
представлены цифровым потоком, УПВК обеспечивает определение следующих
величин:
1) разности между измеренным значением аналогового сигнала (с учетом
номинального коэффициента преобразования эталонного ИП, а при измерении силы
тока – и с учетом действительного значения коэффициента преобразования
шунта) и измеренным значением сигнала, представленного в виде цифрового
потока (с учетом номинального коэффициента преобразования поверяемого ИП),
выраженной в процентах от среднеквадратического значения аналогового
сигнала;
2) угла сдвига фаз между векторами аналогового сигнала и сигнала,
представленного в виде цифрового потока, с учетом угла сдвига фаз, вызванным
номинальным углом сдвига фаз поверяемого ИП или его номинальным временем
задержки;
3) векторной разности между аналоговым сигналом и сигналом,
представленным в виде цифрового потока, выраженной в процентах от
среднеквадратического значения аналогового сигнала с учетом угла сдвига
фаз, вызванным номинальным углом сдвига фаз поверяемого ИП или его
номинальным временем задержки.
Основные погрешности: ±0,01%.

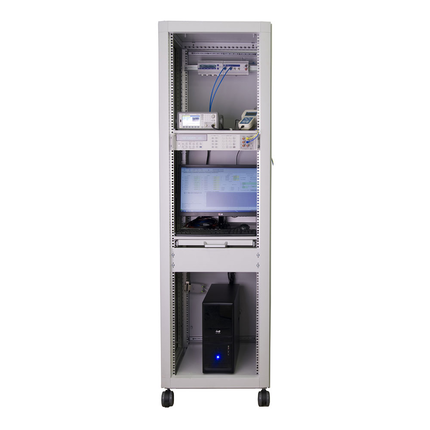

Состав
- мультиметр 3458А;
- устройство синхронизации;
- система управления, обработки и представления информации,
реализующая с использованием специализированного программного
обеспечения (ПО) "EnergoEtalon" функции вычисления значений измеряемых
величин, приема и обработки результатов измерений поверяемых
(калибруемых) СИ, а также вычисления погрешностей этих СИ;
- эталонный шунт (набор шунтов) переменного тока с номинальным током в
диапазоне 0,1...10 А (для калибровки и поверки ИП тока).
