Комплекс оборудования для поверки как традиционных, так и цифровых средств измерений МарсТест-61850

Назначение

Мобильный эталонный комплекс нового поколения МарсТест-61850 предназначен для измерения электроэнергетических величин и формирования эталонных сигналов. Отличие от существующих эталонных комплексов состоит в одновременной поддержке как традиционных средств измерений, так и совместимых с протоколом МЭК 61850-9-2LE.

Область применения

Поверка и калибровка приборов и измерительных каналов на цифровых и традиционных электрических подстанциях на местах эксплуатации.

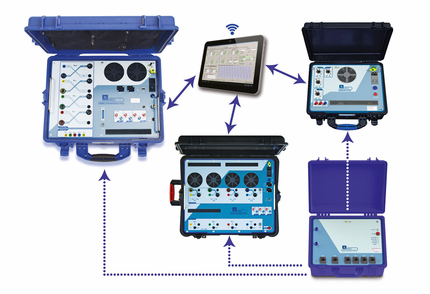

Состав

1. Эталонный электроэнергетический прибор Энергомонитор-61850 для высокоточных измерений электроэнергетических величин и их сравнения;

2. Источник фиктивной мощности и испытательных сигналов Энергоформа-61850 для формирования аналогового сигнала;

3. Калибратор цифровых потоков по стандарту МЭК 61850-9-2 МарсГен-61850 для формирования цифрового потока SV;

4. Терминал управления на базе ПК с программным обеспечением «Энергомонитор-61850ext» и «Энергоформа-61850» для управления СИ комплекса, а также представления, обработки и хранения измерительной информации;

5. Внешний сервер времени с возможностью синхронизации с международной шкалой координированного времени UTC;

6. Эталонное и вспомогательное оборудование из комплекта ЛВМ МЭ-Аудит.

Поверяемые СИ. Схемы поверки и калибровки

Измерительные трансформаторы тока и напряжения электромагнитные, электронные, цифровые (МЭК 61850-9-2LE ) с кл. точности 0,2 и ниже

Измерители ПКЭ класса А (в том числе с МЭК 61850-9-2)

Измерители электроэнергетических величин. Счетчики электроэнергии с кл. точности 0,2S; 0,05–0,1 % и ниже (в том числе с входом МЭК 61850-9-2)

Отдельно стоящие объединяющие устройства УСШ, ПАС (SAMU)

Устройства синхронизированных векторных измерений УСВИ (PMU)
