Комплекс аттестации МарсТест-ИТН-ПКЭ

Комплекс аттестации фазо- и амплитудно-частотных характеристик измерительных ТН MarsTest-VT-PQ

Назначение. Область применения

Комплекс предназначен для автоматизации процесса аттестации измерительных трансформаторов напряжения 6÷200 кВ гармоническими сигналами напряжения от 0,3 до 50 порядка (15 Гц до 2,5 кГц) с измерением фазового угла от 0 до 10° в соответствии с IEC/TR 61869-103 (проект ГОСТ Р).

Применение на заводах-изготовителях измерительных трансформаторов, метрологических лабораториях органов Росстандарта, ПАО «Россети» и др.

Цель аттестации

Оценка пригодности ИТН для измерения ПКЭ в составе измерительного канала.

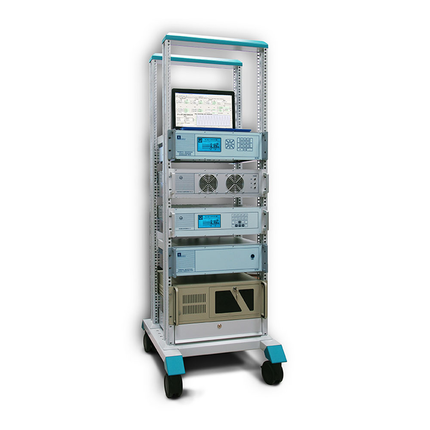

Состав

1. Источник высокого напряжения специального исполнения, эталонный ТН

2. Низковольтный измерительный комплекс в составе:

- генератор сигналов

- усилитель напряжения

- измеритель-компаратор

- программное обеспечение «MarsTest-VT-PQ»
