Эталонный прибор для поверки средств измерений цифровой
подстанции Энергомонитор-61850
Гос. реестр № 73445-18
Прибор электроизмерительный эталонный многофункциональный для поверки и
калибровки традиционных (аналоговых) счетчиков, аналоговых и цифровых
измерительных трансформаторов тока и напряжения, соответствующих стандартам ПАО
«Россети» СТО 34.01-3.2-017-2022, СТО 34.01-3.2-016-2022 и МЭК 61850-9-2,
устройств УСШ (Merging Unit). Имеет функции компаратора цифровых потоков SV.
Класс точности: 0.02, 0.05
«Энергомонитор-61850» предназначен для:
| преобразования переменного тока и напряжения переменного тока в
цифровой поток мгновенных значений, передаваемых по протоколу,
описанному в МЭК 61850-9-2 |
| определения модульной, угловой и полной погрешностей масштабных
преобразователей тока и напряжения (трансформаторов) с выходными
сигналами в виде аналогового сигнала и в виде цифрового потока
мгновенных значений, передаваемых по протоколу, описанному в МЭК
61850-9-2 |
| определения метрологических характеристик измерительных устройств
сопряжения (SAMU – Stand-Alone Merging Unit) согласно стандарту МЭК
61869 13 |
| измерения активной и реактивной электрической мощности, параметров
электрической энергии в трехфазных и однофазных сетях |
| измерения переменного тока и напряжения переменного тока |
«Энергомонитор-61850» применяется для калибровки и поверки следующих эталонных и
рабочих средств измерений электроэнергетических величин:
| электронных измерительных трансформаторов напряжения (ЭТН) и тока (ЭТТ)
и устройств сопряжения с выходными сигналами в виде цифрового потока
мгновенных значений, передаваемых по протоколу, описанному в МЭК
61850-9-2 |
| традиционных измерительных трансформаторов напряжения (ИТН) и тока (ИТТ) |
| однофазных и трехфазных ваттметров, измерительных преобразователей
мощности, традиционных многофункциональных счетчиков активной и
реактивной электрической энергии |
| вольтметров, амперметров, измерительных преобразователей напряжения
и тока, фазометров и частотомеров в промышленной области частот |
Метрологические характеристики
|
Основные измеряемые величины |
Диапазон измерений |
Основная погрешность измерений |
|
Кл. т. 0,02 |
Кл. т. 0,05 |
| Напряжение переменного тока |
от 0,1 до 960 В
(Uн = 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В) |
±0,01 % |
±0,02 % |
| Сила переменного тока |
от 1 мА до 120 А
(Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А) |
±0,01 % |
±0,02 % |
Фазовый угол между фазными напряжениями
первых гармоник и между напряжением и током первой гармоники одной фазы |
от 0° до 360° |
Абсолютная: |
|
±0,003° |
±0,01° |
| Полная электрическая мощность |
|
Относительная: |
|
0,02 % |
0,04 % |
| Активная электрическая мощность |
от 0,1Uн до 1,2Uн В |
Относительная: |
|
0,1Iн ≤ I < 1,2Iн |
±0,01 % |
±0,05 % |
| Реактивная электрическая мощность |
от 0,01Qн до 1,44Qн вар |
Относительная: |
|
0,9 ≤ |sin φ| ≤ 1,0 |
±0,03 % |
±0,1 % |
|
0,2 ≤ |sin φ| ≤ 0,9 |
±0,05 % |
| Частота переменного тока |
от 40 до 70 Гц |
Абсолютная: |
|
±0,0002 Гц |
±0,001 Гц |
Преимущества
| Поверка и калибровка как аналоговых, так и цифровых измерительных
трансформаторов тока и напряжения |
| Поверка одновременно трех однофазных либо одного трехфазного ТТ или
ТН (как цифровых, так и аналоговых) |
| Поддержка корпоративного профиля МЭК 61850 ПАО «ФСК ЕЭС» |
| Возможность синхронизации от PTPv2 |
| Возможность синхронизации поверяемых СИ от ЭМ-61850 |

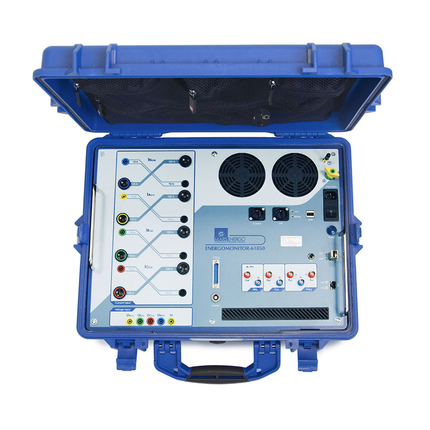

| Исполнение |
переносное |
Габаритные размеры
(д × ш × в) |
не более 432 × 555 × 223 мм |
| Масса |
не более 14 кг |
| Исполнение |
стационарное (лабораторное) |
Габаритные размеры
(д × ш × в) |
не более 430 × 483 × 266 мм |
| Масса |
не более 13 кг |
|
