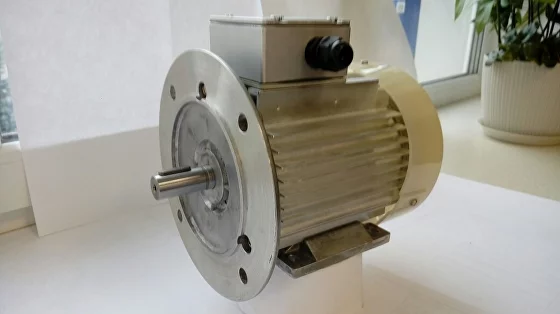

Электродвигатели типа АИР с короткозамкнутым ротором
по АМИВ.521721.028 ТУ
Трехфазные асинхронные электродвигатели переменного тока на напряжение
220/380 В.
Применяются практически во всех отраслях промышленности и сельского
хозяйства. Они используются для привода вентиляционного оборудования, насосов,
компрессорных установок, станков, эскалаторов и многих других машин.
Преимущества:
— изменение длины корпуса двигателя в меньшую сторону;
— более современное исполнение внешнего вида;
— общее покрытие вала хим. оксидом для улучшения антикоррозийных свойств.
Виды конструктивных исполнений по способу монтажа: IМ1081(1082),
IМ2081(2082), IМ3081(3082).
Степень защиты электродвигателей — IР54 по ГОСТ IEC60034−5.
Климатическое исполнение и категория размещения У3, УХЛ2,
УХЛ4 ГОСТ 31606-2012.
Технические характеристики
| Тип |
АИР56А2 |
АИР56В2 |
АИР56А4 |
АИР56В4 |
АИР63А2 |
АИР63В2 |
| Р, кВт |
0,18 |
0,25 |
0,12 |
0,18 |
0,37 |
0,55 |
| Номинальная частота вращения,
об/мин |
2730 |
2700 |
1350 |
1350 |
2750 |
2750 |
| КПД, % |
65 |
66 |
58 |
60 |
72 |
75 |
| cos ϕ |
0,78 |
0,79 |
0,66 |
0,68 |
0,84 |
0,81 |
| Iп/Iн |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
| Мп/Мн |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
| Мmах/Мн |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
| Ммin/Мн |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
| Тип |
АИР63А4 |
АИР63В4 |
АИР71А2 |
АИР71В2 |
АИР71А4 |
АИР71В4 |
| Р, кВт |
0,25 |
0,37 |
0,75 |
1,1 |
0,55 |
0,75 |
| Номинальная частота вращения,
об/мин |
1350 |
1350 |
2850 |
2820 |
1360 |
1360 |
| КПД, % |
65 |
68 |
79 |
79 |
71 |
72 |
| cos ϕ |
0,67 |
0,70 |
0,80 |
0,80 |
0,71 |
0,75 |
| Iп/Iн |
5,0 |
5,0 |
6,0 |
6,0 |
5,0 |
5,0 |
| Мп/Мн |
2,2 |
2,2 |
2,6 |
2,2 |
2,3 |
2,5 |
| Мmах/Мн |
2,2 |
2,2 |
2,7 |
2,4 |
2,4 |
2,6 |
| Ммin/Мн |
1,8 |
1,8 |
1,6 |
1,6 |
1,6 |
2,4 |
|
