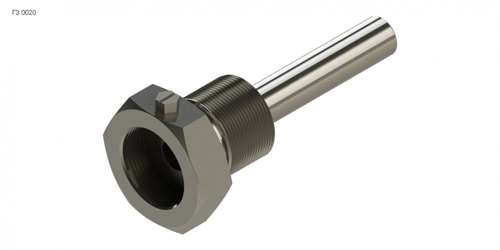

Гильзы защитные типа 0020
Гильзы защитные сварные типов 0020 и 0021 для вварки
Номинальное (условное) давление РN – до 6,3 МПа по ГОСТ 356-80

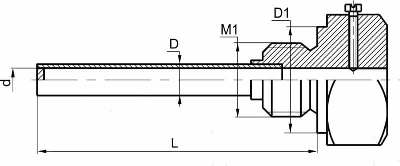

Тип 0020
Вариант исполнения с уплотнительной площадкой по ГОСТ 22526-77
Тип 0021
Вариант исполнения с уплотнительной канавкой

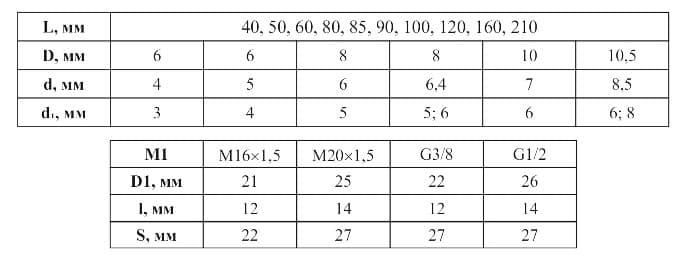

Конструктивные размеры гильз исполнения 0020 и 0021
Условное обозначение для заказа
ГЗ - 0020 - 6,3 - 160 - 8/6 - М16х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и
по эскизам заказчика
|
