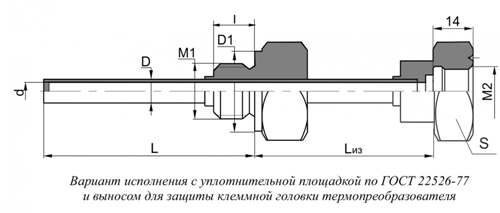

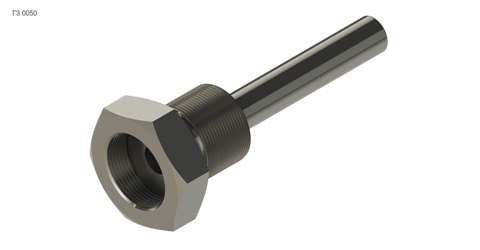

Гильзы защитные сварные типов 0050-0055
Номинальное (условное) давление РN – до 25 МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой
Возможно изготовление гильз исп. ГЗ-0050 ... ГЗ-053 (трубы Ж20х2; Ж20х3
мм) из стали 20Х25Н20С2 (аналог AISI 310) с температурой применения в воздушной
и углеводородной атмосферах до 1100 °С (применение в качестве защитного чехла -
без давления).

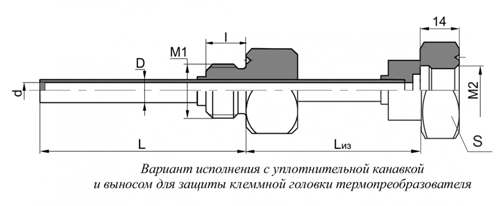

Гильзы защитные сварные типа 0053

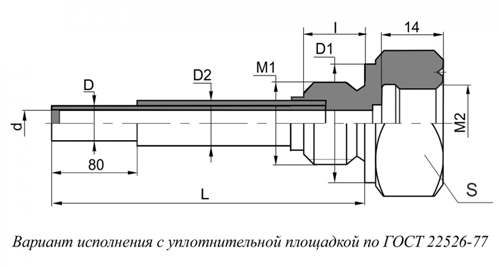

Гильзы защитные усиленные сварные типа 0054

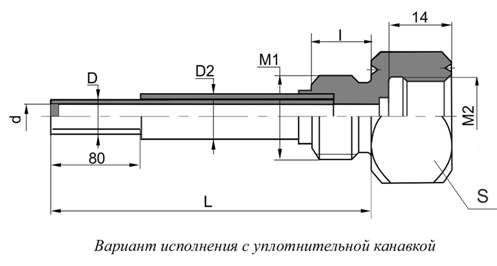

Гильзы защитные усиленные сварные типа 0055
Условное обозначение для заказа
ГЗ - 0051 - 25 - 320 - 12/9 - М27х2/ М16х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная/внутренняя резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и
по эскизам заказчика
|
