Описание
Технические данные

Наименование:
0060-0062

Тип:
Гильзы защитные цельноточеные

ТУ:
ГОСТ 356-80

Краткое тех. описание:
–

Цена 0060-0062:
Уточняйте по телефону или через обратную связь.

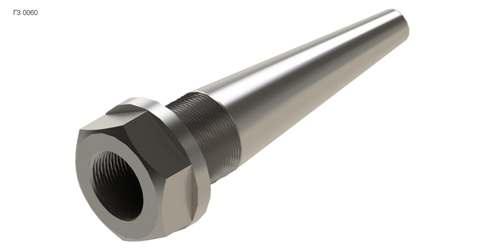

Гильзы защитные цельноточеные типов 0060-0062

МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой

Гильзы защитные цельноточеные типа 0062

Номинальное (условное) давление PN – до 25 МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой

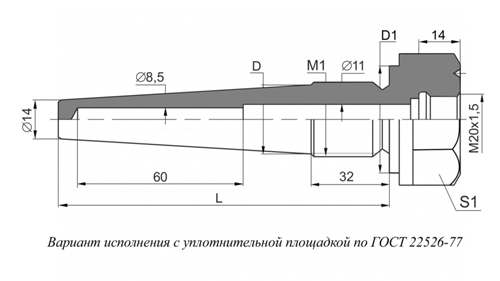

Конструктивные исполнения гильз 0060 и 0061:

L, мм	120, 160, 200, 250, 320	120, 160, 200, 250, 320, 400, 500
М1	М27х2	М33х2
D1, мм	32	39
D, мм	24	30
dт, мм	6; 8
S/S1, мм	27/32	32/41

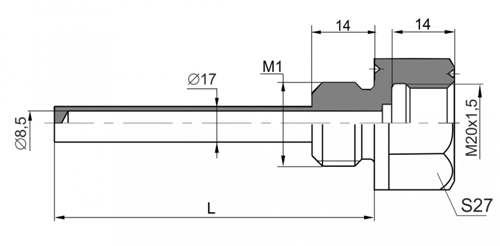

Конструктивные исполнения гильз 0062:

L, мм	100, 120, 160, 200,250, 320
М1	М20х1,5; G1/2

Условное обозначение для заказа

ГЗ - 0060 - 50 - 320 - 24/10(8,5) - М27х2/M20X1,5

1 2 3 4 5

1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная/внутренняя резьба штуцера гильзы

Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
