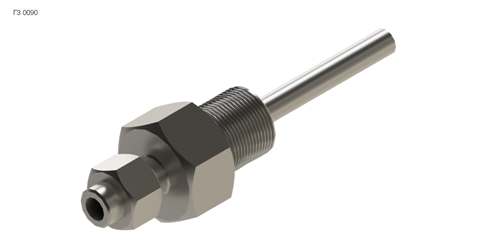

Гильзы защитные сварные типа 0090
Номинальное (условное) давление PN – до 4 МПа по ГОСТ 356-80
Крепление термопреобразователя цанговым зажимом
Конструктивные исполнения гильз 0090:
| L, мм |
40, 60, 80, 100, 120, 160, 200, 250 |
| D, мм |
8 |
8 |
10 |
10,5 |
12 |
| d, мм |
6 |
6,4 |
7 |
8,5 |
9 |
| dт, мм |
5 |
5; 6 |
6 |
6; 8 |
8 |
| М1/S1 |
М14х1,5/S22 |
М16х1,5/S22 |
М20х1,5/S27 |
G3/8/S27 |
G1/2/S19 |
| l, мм |
12 |
12 |
14 |
14 |
12 |
Принятые условные обозначения в таблице:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм;
dт – диаметр термопреобразователя, мм.
Условное обозначение для заказа
ГЗ - 0090 -
4 - 100 - 10/7 - М16х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от
приведенных, и по эскизам заказчика
|
