0110 Гильзы фланцевые сварные / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
0110

Тип:
Гильзы фланцевые сварные

ТУ:
ГОСТ 356-80

Краткое тех. описание:


Цена 0110:
Уточняйте по телефону или через обратную связь.

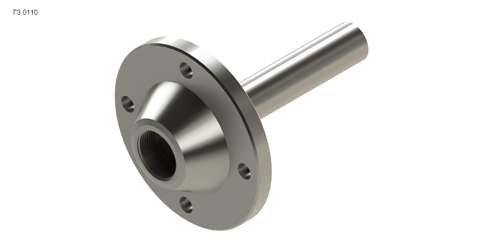

Гильзы фланцевые сварные типа 0110

Номинальное (условное) давление PN – до 6,3МПа по ГОСТ 356-80



Конструктивные исполнения гильз 0110:

L, мм 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
D, мм 16 20 20
d, мм 12 14 16

Принятые условные обозначения в таблицах:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм.

Исполнения уплотнительных поверхностей фланцев:

Стандарт Исполнение
с соединительным выступом с выступом с впадиной с шипом с пазом под прокладку овального сечения
ГОСТ
12815-80
1 2 3 4 5 7
ASME B
16.5
RF LM, SM LF, SF LT, ST LG, SG RTJ
DIN EN 1092-1 Form B Form E Form F Form C Form D Form H
Эскизы исполнений



Условное обозначение для заказа
ГЗ - 0110 -  6,3 - 200  - 20/14 - 1 -  М20х1,5

           1          2       3           4         5          6

1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – исполнение уплотнительной поверхности фланца по ГОСТ 12815-80
6 – внутренняя резьба штуцера фланца

Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
