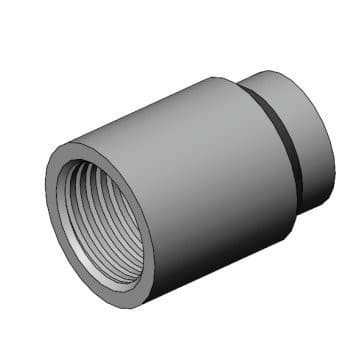

Бобышки БП, БС

Бобышки под термометры и защитные гильзы

Бобышки предназначены для монтажа термопреобразователей и защитных гильз на месте эксплуатации.

В зависимости от конфигурации трубопровода применяют бобышки прямые и скошенные. Скошенные целесообразны при необходимости наклонной установки и для увеличения глубины погружения рабочей длины термометра (чувствительного элемента).

Крепление бобышек термодатчиков на месте эксплуатации осуществляется сваркой.

Варианты исполнения:

бобышка прямая (БП);

бобышка скошенная (БС).

Материал:

• Сталь 3 (базовое исполнение)
• Сталь 20
• Нержавеющая сталь 12Х18Н10Т
• По требованию заказчика

Возможно изготовление бобышек с размерами, отличающимися от приведенных, и по эскизам заказчика.

Исполнение	М	D, мм	D1, мм	d, мм	L1, мм	L, мм	Бобышка прямая
БП-0010	М20х1,5	30	26	18,5	20	40
БП-0011	М27х2,0	40	30	25	32	70
						90
БП-0012	М33х2,0	50	40	31	40	70
						90
БП-0013	G1/2	30	26	18,5	20	40



Исполнение	М	D, мм	D1, мм	d, мм	L1, мм	L, мм	Бобышка прямая (для монтажа термопреобразователей с подвижным штуцером)
БП-0014	М20х1,5	30	26	14	14	40
БП-0015	G1/2	30	26	14	14	40



Исполнение	М	D, мм	d, мм	L1, мм	L, мм	Бобышка со скосом
БС-0020	М20х1,5	30	18,5	20	60
БС-0021	М27х2,0	40	25	32	50
БС-0022	М33х2,0	50	31	40	100
БС-0023	G1/2	30	18,5	20	60



Исполнение	М	D, мм	d, мм	L1, мм	L, мм	Бобышка со скосом (для монтажа термопреобразователей с подвижным штуцером)
БС-0024	М20х1,5	30	14	14	60
БС-0025	G1/2	30	14	14	60

БХ - ХХХХ - ХХ - ХХ - ХХ

  1. конструктивное исполнение

  2. длина, мм

  3. угол скоса (для скошенных бобышек)

  4. марка стали
