Провода термоэлектродные нагревостойкие ПТН
ПТН - провод термоэлектродный нагревостойкий. Используется для
подключения термопар.
Виды и характеристики провода ПТН:
ТУ РБ 101149747.008-2004

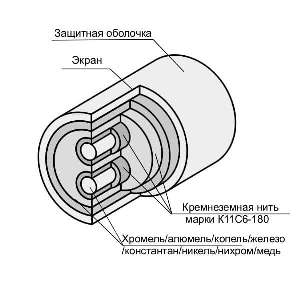

ПТН - провод с токопроводящими жилами из различных сплавов
(хромель, алюмель, копель и т.д) с изоляцией из кремнеземной нити и экраном из
жаростойкой проволоки. Провод предназначен для использования в качестве
термоэлектродов/удлинительных проводов для преобразователей термоэлектрических.
Термостойкий. Гигроскопичный.
1. ПТН (Х, А, К, Ж, Кн, Н, Нх, М) – Провод одножильный
(Х – хромель, А – алюмель, К – копель, Ж – железо, Кн – константан, Н – никель,
Нх – нихром, М – медь)
Применяется в качестве компенсационного и термопарного кабеля.
|
|
Технические характеристики: Диаметр токопроводящей жилы D, мм:
0,2; 0,3; 0,5; 0,7
Диапазон температур: -60 ...+700 °С |
2. ПТН (ХА, ХК, ЖК, МК, МКн, ХКн, НхН) – Провод
двухжильный
(ХА – хромель-алюмель, ХК – хромель-копель, ЖК – железо-константан, МК –
медь-копель,
МКн – медь-константан, ХКн – хромель-константан, НхН – нихросил-нисил)
Применяется в качестве компенсационного и термопарного кабеля.
|
|
Технические характеристики:
Диаметр однопроволочной жилы D, мм: 0,2; 0,3; 0,5; 0,7; 1,2
Сечение многопроволочной жилы S, мм2: 0,22; 0,5
Диапазон температур: -60 ...+700 °С |
Условное обозначение заказа проводов ПТН:
| ПТН / |
Х / |
Х / |
Х / |
Х х ХХ / |
Х / |
Х |
| 1. |
2. |
3. |
4. |
5. |
6. |
7. |
1. Марка провода (провод термоэлектродный нагревостойкий - ПТН)
2. Материал жил (Х - хромель, А - алюмель, К - копель, Ж - железо, Кн -
константан)
3. Класс допуска (1– для термоэлектродных, 2 - для удлинительных)
4. Тип провода (1 - однопроволочный, 2 - многопроволочный)
5. Количество жил х диаметр жилы, мм (для однопроволочной жилы)/сечение жилы,
мм2 (для многопроволочной жилы)
6. Вид обмотки (1– двойная, 2 – полуторная, 3 – двойная усиленная)
7. Экран (1 - наличие экрана, отсутствие цифры - без экрана)
|
