Прибор ИРСК
Коробки предназначены для выполнения соединений (разветвлений) электрических
кабельных сетей напряжением до 250 В, а при уменьшении количества клемм - до 320
В постоянного и 380 В переменного тока, а также оптоволоконных кабельных линий с
оптическим излучением.
Могут применяться во
всех промышленных областях, в т.ч.:
-
Топливная промышленность;
-
Нефтегазоперерабатывающая, нефтехимическая и химическая промышленность;
-
Горнодобывающая и горно-перерабатывающая промышленность (согласно маркировке
взрывозащиты);
-
Черная и цветная металлургия;
-
Целлюлозно-бумажная и пищевая промышленность;
-
Энергетика, в т.ч. атомная энергетика;
-
Оборонная промышленность;
-
Машиностроение;
-
Транспорт, в том числе морской и речной;
-
Водоснабжение, канализация и утилизация отходов, или очистные сооружения.
Описание конструкции

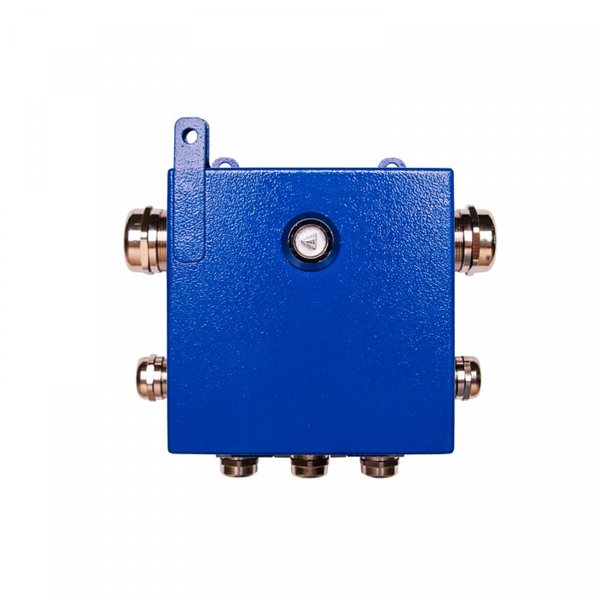

Искробезопасные коробки выполнены в виде прямоугольного корпуса с крышкой на
шарнирах, изготовленных из листовой стали. Крышка снабжена поворотным замком под
ключ с двойной бородкой с возможностью установки пломбировочной проушины (по
заказу).
Внутри корпуса на монтажной панели установлены клеммные зажимы или панель
оптических адаптеров со сплайс-кассетой. На боковых стенках корпуса размещены
кабельные вводы в соответствии с заказом. По углам корпуса расположены крепежные
элементы, позволяющие закрепить коробки практически на любой поверхности.
Корпус коробок обеспечивает степень защиты от внешних воздействий по ГОСТ 14254
не ниже IP65.
Внутри и снаружи корпуса размещены шпильки заземления, которые в свою очередь
могут быть связаны с монтажной плитой или рейкой для клеммников.
Таблица 1 – Габаритные
размеры коробок
Типоразмер корпуса |
Габаритные размеры, мм |
Материал корпуса |
ширина |
высота |
глубина |
01 |
150 |
150 |
120 |
Корпус из оцинкованной стали, с полимерным покрытием, с несъемной
открывающейся дверью с замком. |
02 |
150 |
300 |
120 |
03 |
200 |
200 |
120 |
04 |
200 |
300 |
120 |
05 |
200 |
400 |
120 |
06 |
200 |
500 |
120 |
07 |
300 |
300 |
120 |
08 |
300 |
400 |
120 |
09 |
300 |
400 |
155 |
Таблица 2
– Применяемые клеммники
Тип клеммника |
Номинальная площадь сечения подключаемого проводника, мм2 |
Наименование клеммника |
1 |
1,5 |
WDU 1.5 BL/UK 1.5 N BU |
2 |
1,5 |
WDK 1.5 BL |
3 |
2,5 |
WDU 2.5 BL/UT 2.5 BU |
4 |
2,5 |
WDK 2.5 BL/UTTB 2.5 BU |
5 |
4 |
WDU 4 BL/UT 4 BU |
6 |
4 |
WDK 4 BL/UTTB 4 BU |
7* |
оптич. |
ST/ST |
8* |
оптич. |
FC/FC |
9* |
оптич. |
SC/SC |
*Применение оптических разъемов возможно для корпусов типоразмером 07,08,09.
Таблица 3
– Технические характеристики
Параметр |
Значение |
Диапазон температур, оС |
-40…+70 |
Диапазон относительной влажности атмосферного воздуха, % (с
конденсацией влаги) |
20…98 |
Атмосферное давление, кПа |
87,7…119,7 |
Габаритные размеры, мм (см. таблицу 1) |
AA |
Клеммники: |
|
- типоразмер |
В |
- количество |
XX |
Кабельные вводы: |
|
- типоразмер |
М20, М25, М32 |
- количество |
WW, Z, Y |
Макс. напряжение коммутируемых искробезопасных цепей |
Ui:100В, Ii:7А; Li:0;Ci:0; |
Степень защиты от внешних воздействий по ГОСТ 14254 |
IP65 |
Степень защиты от поражения электрическим током (по ГОСТ 12.2.007.0) |
III |
Масса, кг, не более |
13 |
Средний назначенный срок службы, лет, не менее |
7 |
|
