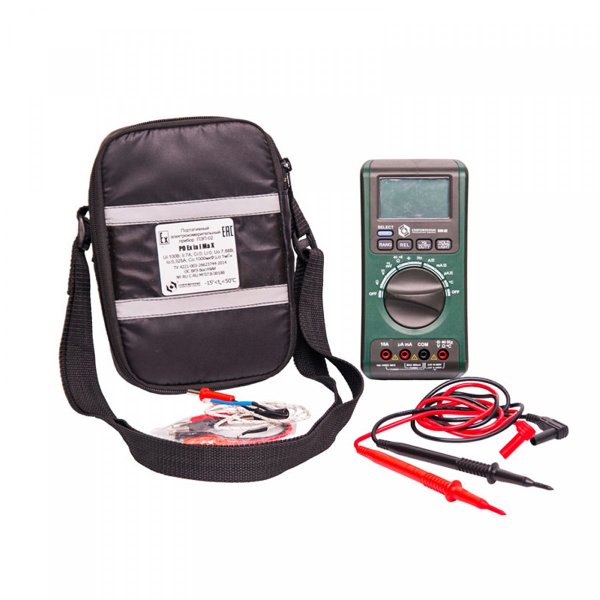

Прибор ПЭП-02
Компактный портативный электроизмерительный прибор ПЭП-02 предназначен для
осуществления измерения напряжения постоянного и переменного тока, силы тока,
электрического сопротивления, емкости и индуктивности в искробезопасных
электрических цепях. Прибор имеет маркировку взрывозащиты PO Ex ia I Ma X и
могут применяться в подземных выработках угольных шахт, опасных по газу (метан)
и угольной пыли, при температуре окружающей среды от -15 до +50 °С. Сертификат №
TC RU C-RU.МГ07.В.00188
Прибор может использоваться для измерения электрических параметров
искробезопасных цепей с параметрами Ui:100 B; Li:7 A; Ci:1мкФ; Li:0мГн.
Основные функции:
-
Большой дисплей с белой подсветкой;
-
Режим удержания данных; Измерение низкого уровня напряжения – 400мВ;
-
Измерение частоты – до 100кГц;
-
Измерение емкости – до 100мкФ;
-
Функция измерения температуры.
|
Параметр |
Значение |
|
Диапазон температур, °С |
-15...+50 |
|
Диапозон относительной влажности атмосферного воздуха, % (с
кондинсацией влаги) |
20...98 |
|
Атмосферное давление, кПа |
87,7...119,7 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X |
|
Степень защиты от внешних воздействий поГОСТ 14254 |
IP54 |
|
Степень защиты от поражения электрическим током (поГОСТ 12.2.007.0) |
III |
|
Масса, кг, не более |
0,45 |
|
Средний назначенный срок службы, лет, не менее |
7 |
|
Электрические параметры: |
|
Макс. напряжение элемента питания, В |
9 |
|
Тип применяемых элементов питания |
«Крона» (элементы неперезаряжаемого типа 6F22, 6LR61) |
|
Максимальное измеряемое напряжение во взрывобезопасной зоне, Ui, В |
100 |
|
Максимальное измеряемое напряжение во взрывобезопасной зоне, li, А |
7 |
|
Максимальная внутренняя емкость Ci, мкФ |
1 |
|
Максимальная внутренняя индуктивность Li, мГн |
0 |
|
Максимальное выхоодное напряжение Uo, В |
5,6 |
|
Максимальный выходной ток Io, мА |
325 |
|
Максимальная внешняя индуктивность Lo, мГн |
1 |
|
Максимальная внешняя емкость Co, мкФ |
1000 |
Измерение напряжения
|
Режим |
Диапазон |
Разрешение |
Точность |
Номинальный импенданс выхода |
Коэффициент ослабления |
|
Постоянное напряжение |
400mV |
0.1mV |
±(1.0% показания +10D) |
более 10 МОм, менее 100 пФ |
>100 дБ при 0/50/60 Гц |
|
4V |
1mV |
±(0.5% показания +3D) |
|
40V |
10mV |
|
400V |
100mV |
|
1000V |
1V |
|
Переменное напряжение1,2 |
400mV3 |
0.1mV |
±(3.0% показания +3D) |
более 10 МОм, менее 100 пФ |
>60 дБ при 0/50/60 Гц |
|
4V |
1mV |
±(1.0% показания +3D) |
|
40V |
10mV |
|
400V |
100mV |
|
700V |
1V |
±(1.2% показания +3D) |
1. Частотный диапазон: 40Гц~400Гц.
2. Измеряемое значение: среднее, калиброванное в среднеквадратическое для
синуса.
3. Только ручной выбор диапазона.
Измерение тока
|
Диапазон измерения |
Разрешение |
Погрешность |
|
Переменный ток1 |
|
400µA |
0.1µA |
±(1.8% показания +5D) |
|
4000µA |
1µA |
±(1.8% показания +5D) |
|
40мA |
0.01мА |
±(1.8% показания +5D) |
|
400мA |
0.1мА |
±(1.8% показания +5D) |
|
4А |
1А |
±(3% показания +10D) |
|
10А |
10мА |
±(3% показания +10D) |
|
Постоянный ток2 |
|
400µA |
0.1µA |
±(1.5% показания +3D) |
|
4000µA |
1µA |
±(1.5% показания +3D) |
|
40мA |
0.01мА |
±(1.5% показания +3D) |
|
400мA |
0.1мА |
±(1.5% показания +3D) |
|
4А |
1А |
±(2% показания +8D) |
|
10А |
10мА |
±(2% показания +8D) |
Пимечание.
1.Указанные погрешности применимы к измерению в диапазоне от 10 до 100%
диапазона.
2.Указанные погрешности применимы к полному диапазону измерения.
Измерение прочих
параметров
|
Диапазон измерения |
Разрешение |
Погрешность |
|
Частота |
|
50.00 Гц |
0.01 Гц |
±(0.1% показания +3 D) |
|
500.00 Гц |
0.1 Гц |
|
5.000 Гц |
0.001 кГц |
|
50 кГц |
0.01 кГц |
|
100 кГц |
0.1 кГц |
|
Сопротивление |
|
400Ω |
0.1Ω |
±(0.5% показания +3) |
|
4кΩ |
1Ω |
±(0.5% показания +2) |
|
40кΩ |
10Ω |
|
400кΩ |
100Ω |
|
4МΩ |
1kΩ |
|
40МΩ |
10kΩ |
±(1.5% показания +3) |
|
Емкость |
|
50нF |
0.01нF |
<10нФ:±[1.5% (показания +50D)
±(3.0% показания +10D) |
|
500нF |
0.1нF |
±(3% показания +5D) |
|
5µF |
1нF |
±(3% показания +5D) |
|
50µF |
10нF |
±(3% показания +5D) |
|
100µF |
0.1µF |
±(3% показания +5) |
|
Тестирование диодов |
|
1В |
1мВ |
±(1% показания) |
|
