Наименование:
НГК-ИПКЗ

Тип:
Станция катодной защиты

ТУ:
–

Краткое тех. описание:
Предназначена для электрохимической защиты наружных поверхностей подземных стальных сооружений от почвенной коррозии

Цена НГК-ИПКЗ:
Уточняйте по телефону или через обратную связь.

Станция катодной защиты НГК-ИПКЗ

Станция катодной защиты НГК‑ИПКЗ (далее СКЗ НГК-ИПКЗ) построена на базе импульсного преобразователя и предназначена для электрохимической защиты наружных поверхностей подземных стальных сооружений от почвенной коррозии.

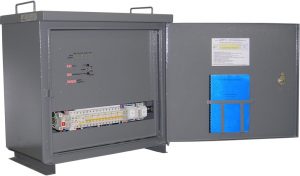

Конструктивно СКЗ НГК-ИПКЗ-1,0(48) мощностью 1,0 кВт состоит из одного силового модуля НГК‑БП и платы управления, которые установлены внутри защитного металлического шкафа.

Плата управления, обеспечивает контроль и управление силовыми блоками НГК‑БП, обеспечивает индикацию необходимых параметров, сигнализацию аварийных режимов и защиту от перегрузок. Силовой модуль преобразователя НГК‑БП обеспечивает преобразование переменного однофазного тока, напряжением 230 В, в постоянный с последующей фильтрацией и стабилизацией в зависимости от установленных параметров. НГК‑БП имеет мощность 1 кВт и максимальное значение выходного тока 20 А, при максимальном выходном напряжении 48 В.

Минимальная конфигурация СКЗ НГК-ИПКЗ включает в себя один НГК‑БП.

Увеличение мощности СКЗ НГК-ИПКЗ осуществляется за счёт добавления к базовому блоку дополнительных НГК‑БП, при этом максимальное выходное напряжение остаётся неизменным, а наращивание мощности обеспечивается за счёт увеличения максимального значения выходного тока.

Возможно управление всеми блоками дистанционно, с использованием комплекса телемеханики. Управление режимом осуществляется напряжением от 0 до +5 В.

В рабочем состоянии все блоки, составляющие конкретное исполнение СКЗ НГК-ИПКЗ располагаются внутри защитного шкафа. Защитный шкаф имеет степень защиты от воздействий окружающей среды IP34.

Отсчёт времени защищенности сооружения ведётся при наличии потенциала на входных клеммах или при установке режима стабилизации тока.

Соответствие стандартам

Оборудование внесено в реестр ПАО «Газпром».

Сертифицировано в системе ГАЗПРОМСЕРТ.

ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».

ГОСТ 9.602‑2016 «Сооружения подземные. Общие требования к защите от коррозии».

ВТТ к автоматическим преобразователям катодной защиты ПАО «Газпром».

СТО Газпром 9.4‑023‑2013 «Мониторинг и прогноз коррозионного состояния объектов и оборудования. Система сбора, обработки и анализа данных. Основные требования».

Функциональные возможности

Работа в режиме автоматического поддержания выходного тока.

Работа в режиме автоматического поддержания потенциала защищаемого сооружения.

Установка требуемого значения выходного тока и отображение его на цифровом индикаторе.

Установка требуемого значения потенциала защищаемого сооружения и отображение его на цифровом индикаторе.

Отображение на цифровом индикаторе во время работы в режиме автоматического поддержания выходного тока его текущего значения.

Отображение на цифровом индикаторе во время работы в режиме автоматического поддержания потенциала защищаемого сооружения его текущего значения.

Возможность отображения на цифровом индикаторе во время работы в режиме автоматического поддержания потенциала защищаемого сооружения текущего значения выходного тока.

Сигнализация возникновения обрыва в цепи электрода сравнения с автоматическим переходом в режим поддержания выходного напряжения, в зависимости от положения потенциометра установки потенциала сооружения.

Защита от короткого замыкания в выходной цепи и восстановление работоспособности после устранения замыкания.

Автоматический выход на рабочий режим после исчезновения и последующего возникновения напряжения в питающей сети.

Защиту от импульсных перенапряжений по всем цепям внешней коммутации.

Индикация времени защиты сооружения в часах.

Дистанционный контроль текущего значения потенциала защищаемого сооружения, защитного выходного напряжения, тока нагрузки СКЗ и дистанционная установка требуемых значений потенциала защищаемого сооружения и выходного тока.

Дистанционный контроль несанкционированного доступа в шкаф монтажный.

Характеристики

Коэффициент пульсаций выходного напряжения при номинальном выходном токе, %, не более1,0
КПД при номинальном выходном токе, %, не менее90
Диапазон задания установки выходного тока, %5 – 100
Диапазон задания установки потенциала защищаемого сооружения, Вот минус 0,5 до минус 4,0
Время готовности к работе, с, не более1,0
Время непрерывной работы, часов в сутки, не менее24

Таблица 1 – Основные характеристики СКЗ НГК-ИПКЗ

Наименование СКЗ	Номинальная выходная мощность, кВт, не менее	Номинальный суммарный выходной ток при выходном напряжении равном 48 В, А, не менее	Номинальная потребляемая мощность, кВт, не более	Габаритные размеры (в×ш×г), мм, не более	Масса, кг, не более
НГК‑ИПКЗ‑1,0(48)	1,0	20,8	1,1	780×485×450	49
НГК‑ИПКЗ‑2,0(48)	2,0	41,7	2,2	780×485×450	54
НГК‑ИПКЗ‑3,0(48)	3,0	62,5	3,3	780×485×450	59
НГК‑ИПКЗ‑4,0(48)	4,0	83,3	4,4	780×485×450	64
НГК‑ИПКЗ‑5,0(48)	5,0	104,2	5,5	780×485×450	69

Условия эксплуатации

Температура окружающего воздуха, ºСот минус 45 до +45
Относительная влажность воздуха при t = +25 ºС, %, не более98
Атмосферное давление, кПа (мм рт. ст.)84,0-106,7 (630-800)

Пример записи условного обозначения при заказе

СКЗ НГК‑ИПКЗ‑5,0(48)‑У1, где:

СКЗ – станция катодной защиты.
НГК – аббревиатура предприятия-изготовителя.
ИПКЗ – И–импульсный; П–преобразователь; К–катодной; З–защиты.
5,0 – номинальная выходная мощность преобразователя в киловаттах (1,0 – 1 кВт; 2,0 – 2 кВт; 3,0 – 3 кВт; 4,0 – 4 кВт; 5,0 – 5 кВт).
(48) – номинальное выходное напряжение в вольтах.
У1 – климатическое исполнение и категория размещения по ГОСТ 15150‑69.
