Волноводные рефлекс-радарные уровнемеры ТЭКФЛЕКС

Волноводный радарный уровнемер предназначен для непрерывного изменения уровня широкого спектра веществ: жидкостей любой плотности, сыпучих или пульпы. При этом, единственным ограничивающим фактором для применения прибора данного типа является диэлектрическая проницаемость измеряемой среды (не ниже 1,4). Действие волноводного радарного уровнемера основано на технологии рефлектометрии - TDR. Излучатель генерирует электромагнитный импульс, который направляется со скоростью света по волноводу. Достигнув поверхности, диэлектрическая проницаемость которая отличается от газовоздушной смеси расположенной над измеряемой средой (или раздела фаз между двумя жидкостями, с различной диэлектрической проницаемостью) импульс частично отражается и отправляется в противоположную сторону к приёмнику. По интервалу времени между отправкой сигнала и приёмом отраженного импульса, в соответствии с алгоритмом, вычисляется уровень измеряемого вещества. Рефлекс-радарный уровнемер TDR оснащается блоком электроники, который проводит вычисления, а также контролирует отправку и приём импульса с учетом дополнительных параметров, таких как температура, плотность, давление, диэлектрическая постоянная и ряд других факторов.

ВАЖНО! Рефлекс-радарные уровнемеры TDR могут осуществлять измерения уровня границы раздела двух жидких сред, при условии, что они характеризуются разными параметрами диэлектрической проницаемости.

Конструкция рефлекс-радарных уровнемеров TDR ТЭКФЛЕКС представляет собой моноблок, состоящий из следующих элементов:

1. Блок электроники – включает генератор сигнала и платы обработки, осуществляющие вычисления и формирование выходных сигналов. Размещается в высокопрочном алюминиевом корпусе, для изготовления которого используется анодированный алюминий устойчивый к внешним воздействиям.
2. Волновод – исполнительное устройство, посредством которого осуществляется определение уровня измеряемой среды. В зависимости от модели уровнемера TDR может иметь разные материалы изготовления и техническую реализацию:
   • коаксиальный;

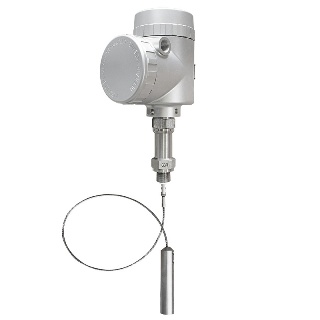

   • тросовый;
   • стержневой – двойной или одинарный.

Выбор материала изготовления зонда зависит от параметров измеряемой среды, а от его длины напрямую зависит рабочий диапазон измерения. Класс защиты корпуса IP66/67, при необходимости может быть предложена модель с классом защиты IP68.

Волноводный радарный уровнемер всегда комплектуется дисплеем для отображения текущих параметров измерения и настройки дисплея. Для быстрого и удобного снятия показаний крышка корпуса, где размещается электронный блок, оснащается прозрачным окном, а управляющие кнопки являются оптическими, что позволяет работать с индикатором не снимая крышки. Крышка крепится к корпусу через резьбовое соединение и для предотвращения попадания внутрь пыли и влаги дополнительно комплектуется резиновым сальником. Аналогично, при помощи кабельного ввода герметизируется место вывода измерительного кабеля из корпуса. В случае необходимости замера уровня высокотемпературных сред рефлекс-радарный уровнемер TDR может дополнительно оснащаться специальным изолятором с устройством теплоотвода.

Волноводные радарные уровнемеры ТЭКФЛЕКС имеют целый ряд эксплуатационных характеристик, которые делают их применение более предпочтительным по сравнению с другими типа уровнемеров с аналогичными заявленными возможностями.
Из наиболее значимых отличительных особенностей специалисты отмечают обеспечение непрерывности процесса измерения независимо от изменения химических и физико-механических характеристик среды: образование конденсата, паров, вакуума, перепады давления и температуры, изменение электропроводности или диэлектрических свойств.
Однако существуют другие не менее важные преимущества, на которые стоит обратить внимание:

• широкий диапазон параметров измеряемой среды: давления, температуры;
• обеспечение высокой точности измерений в широком спектре измеряемых сред благодаря надежному принципу действия;
• простой процесс установки, запуска и получения информации.

Уровнемер TDR может иметь различные варианты исполнения, в том числе до использования на кораблях, ОАЭ и проч.

Благодаря уникальным эксплуатационным характеристикам уровнемер TDR  ТЭКФЛЕКС  может использоваться в различных отраслях:

• в промышленности: нефтегазовой химической, атомной, металлургической, горно-обогатительной и пищевой;
• на транспорте: в речных и морских сухогрузах, нефтеналивных танкерах, химовозах и т.п.;
• в жилищно-коммунальном и сельском хозяйстве;
• на морских буровых платформах и проч.

Волноводный радарный уровнемер ТЭКФЛЕКС в зависимости от модели может иметь диапазон измерений до 6 000 мм. при использовании коаксиальных или стержневых зондов и до 24 м. при использовании тросовых зондов. Если уровнемер TDR планируется использовать для замера уровня сыпучих материалов, то при использовании моделей со стержневым или тросовым зондом максимальный размер гранул не должен превышать 5 мм. Уровнемер микроволновой рефлекс радарный осуществляет передачу информации как через аналоговые выходные сигналы 4-20мА (в том числе с поддержкой протокола HART), так и через внешний интерфейс стандарта RS-485 с использованием протокола связи ModBus RTU, а также опционально для заказа доступны электронные блоки с выходными сигналами Profibus PA.
