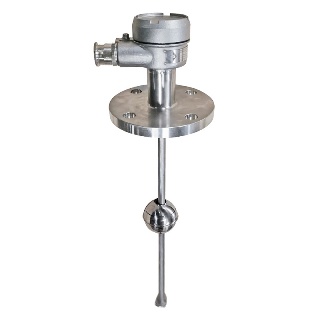

Уровнемер герконовый поплавковый МАГНИТЭК-Г
Уровнемеры магнитоуправляемые МАГНИТЭК-Г применяются для непрерывного измерения
уровня жидких сред в различных находящихся под давлением и открытых резервуарах,
емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических,
атомных и предприятий других отраслей промышленности в составе различных
технологических установок.
Уровнемеры магнитоуправляемые МАГНИТЭК-Г могут применяться для контроля текущего
уровня практически любых типов некристаллизующихся жидкостей: вода, нефть
различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости,
кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного
элемента и присоединительных узлов)
Основные сферы применения
-
нефтегазовая промышленность
-
химическая и нефтехимическая отрасли
-
атомная промышленность
-
морские и речные суда и танкеры
-
газовозы и химовозы
-
морские буровые платформы
-
горно-обогатительная и металлургическая отрасли
-
производство, распределение и очистка воды
-
производство строительных материалов
-
пищевая промышленность
-
жилищно-коммунальное хозяйство
-
сельское хозяйство и др.
Основные функциональные возможности
-
непрерывное измерение уровня жидкостей
-
непрерывное измерение уровня раздела сред жидкость/жидкость
-
одновременное непрерывное измерение общего уровня жидкости и уровня раздела
сред жидкость/жидкость
-
одновременное непрерывное измерение общего уровня жидкости и контроль
наличия/отсутствия жидкости на заданном уровне (до двух точек контроля)
Отличительные особенности
-
минимальная зависимость от импортных материалов и комплектующих изделий
-
широкий диапазон рабочих температур контролируемой среды
-
широкий диапазон давлений контролируемой среды
-
широкий спектр применений благодаря простому и надежному принципу действия
-
стабильность уровней срабатывания
-
виброустойчивость
-
непрерывное изменение уровня, не зависящее от изменения таких физических и
химических свойств среды как: электропроводность, диэлектрические свойства,
давление, наличие вакуума, температура, паров, конденсации
-
простота монтажа и ввода в эксплуатацию
-
исполнение для применений на кораблях и судах
-
исполнение для применений на ОАЭ
Конструктивное исполнение и принцип действия
Принцип действия магнитоуправляемого уровнемера МАГНИТЭК-Г основан на применении
герконов, изменяющих свое состояние под воздействием магнитного поля. Уровнемеры
МАГНИТЭК-Г представляют собой моноблочную конструкцию и состоят из электронного
блока, размещенного в корпусе из нержавеющей стали, и штока с расположенной
внутри линейкой из герконов с резисторами. В зависимости от модификации шток
изготавливается из различных материалов с учетом параметров процесса:
агрессивность среды, температура, давление. Поплавок с постоянным магнитом
внутри перемещается вдоль штока, и, приближаясь к геркону, находящемуся внутри
направляющей, вызывает его замыкание или размыкание. Геркон остается в таком
положении до тех пор, пока магнит не пройдет в обратном направлении. Цепь
работает по схеме трехпроводного потенциометр. Получаемое сопротивление прямо
пропорционально высоте уровня жидкости. Электроника уровнемера пересчитывает
полученное сопротивление
в текущий уровень жидкости. Корпус
электронного блока закрывается резьбовой крышкой. В исполнении с дисплеем на
крышке прибора расположено прозрачное окно для снятия показаний. Уплотнение
между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля
производится кабельным вводом. В высокотемпературном исполнении уровнемер
оснащается теплоотводом.
Технические характеристики поплавков
|
Код |
Габаритные
размеры
D х H х d |
Материал |
Рабочее
давление |
Рабочая
температура |
Плотность,
не менее |
|
Н75 |
75х25 мм |
316L |
8 МПа |
-60…+450°C |
550 кг/м³ |
|
Т75 |
75х23 мм |
Титан |
2,5 МПа |
-60…+200°C |
400 кг/м³ |
|
Н90 |
90х25 мм |
316L |
5 МПа |
-60…+450°C |
550 кг/м³ |
|
Н125 |
125х25 мм |
316L |
2,5 МПа |
-60…+450°C |
550 кг/м³ |
|
Н45 |
45x56x15,5 мм |
316L |
1,5 МПа |
-60…+400°C |
800 кг/м³ |
|
Ф48 |
48x60x13 мм |
PVDF |
0,5 МПа |
-45…+120°C |
550 кг/м³ |
|
П48 |
48x60x18 мм |
сферопла-
стик, окра-
шенный
PTFE |
16 МПа |
-60…+90°C |
550 кг/м³ |
|
НР75 |
75x136x25 мм |
316L |
1,5 МПа |
-60…+450°C |
По заказу |
Основные технические характеристики
|
Принцип измерения |
герконовый |
|
Диапазон измерений |
до 6 000 мм;
иное - по запросу |
|
Минимальная плотность контролируемой жидкости |
400 кг/м³ |
|
Минимальная разность плотностей для контроля уровня раздела сред |
100 кг/м³ |
|
Максимальное рабочее давление |
до 4МПа с поплавками из титана и нержавеющей стали
до 16МПа с поплавками из сферопластика |
|
Температура контролируемой среды |
• от -60 до + 100°C;
• от -60 до + 125°С
|
|
Погрешность измерения |
• ±5 мм
• ±10 мм |
|
Выходной сигнал |
• 4-20мА
• 4-20мА + HART
• стандарт RS-485;
• протокол Modbus RTU и 2 релейных выходных сигнала;
• иной - по запросу |
|
Макс. нагрузка на контакты реле |
1А |
|
Напряжение питания |
12...36 В |
|
Потребляемое напряжение |
не более 1,5 Вт |
|
Степень защиты по ГОСТ 14254 |
• IP66/67
• IP68 – по запросу |
|
Исполнение по взрывозащите |
• без взрывозащиты;
• 0Ex ia IIC T6 Ga;
• 1Ex db IIC T6 Gb; |
|
Подключение к процессу |
• резьба;
• накидная гайка;
• фланец;
• иное — по запросу |
|
Материал корпуса |
• 12Х18Н10Т;
• иной — по запросу |
|
Материал деталей,контактирующих с измеряемой средой |
• 12Х18Н10Т;
• 10Х17Н13М2Т;
• ХН65МВУ;
• 06ХН28МДТ;
• сплавы ВТ1-0;
• фторопласт-4;
• иной — по запросу |
|
Климатическое исполнение |
ОМ; УХЛ; О; Т |
|
Температура окружающей среды |
-60…+75°С |
|
Категория размещения по ГОСТ 15150-69 |
1, 2, 3, 4;
тип атмосферы III |
|
Наработка на отказ |
не менее 100 000 ч |
|
Срок службы |
не менее 25 лет |
|
Гарантийный срок эксплуатации |
12 месяцев;
до 60 месяцев (расширенный) |
|
Межповерочный интервал |
не менее 2- х лет |
|
