Описание
Технические данные

Наименование:
РИС-121

Тип:
Уровнемер емкостной

ТУ:
ГОСТ 15150-69

Краткое тех. описание:
Предназначены для непрерывного измерения уровня жидких и сыпучих сред, а также для сигнализации предельных значений уровня в двух или четырех точках контроля

Цена РИС-121:
Уточняйте по телефону или через обратную связь.

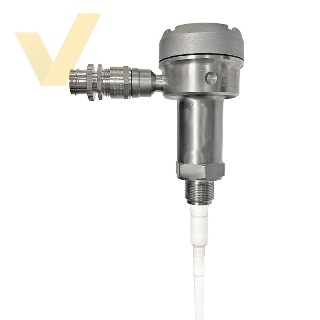

Уровнемер емкостной РИС-121

Датчики-индикаторы предназначены для непрерывного измерения уровня жидких и сыпучих сред, а также для сигнализации предельных значений уровня в двух или четырех точках контроля. Емкостные датчики-реле предназначены для использования в автоматизированных системах управления технологическими процессами для сигнализации аварийных и технологических уровней жидкостей и сыпучих продуктов.
Датчики-индикаторы предназначены для работы в условиях высоких и низких температур, высокого давления, вибрационных и ударных нагрузок, агрессивных и опасных сред в технологических резервуарах, емкостях и хранилищах в стационарных условиях и на подвижных объектах, в том числе в корабельных условиях, в том числе во взрывоопасных зонах помещений и наружных установок.
Принцип действия датчиков-индикаторов основан на зависимости комплексного сопротивления чувствительного элемента от его глубины погружения в контролируемую среду.

Основные сферы применения

морские и речные корабли и суда, танкеры, химовозы, газовозы, морские буровые платформы;
предприятия нефтехимической промышленности;
тепловые, гидро- и атомные электростанции;
предприятия пищевой промышленности.

Особенности и преимущества

одноблочное и многоблочное исполнения аналоговый и цифровой выходные сигналы;
конфигурация датчика по интерфейсу HART или RS-485;
релейный выходной сигнал датчика и вторичного преобразователя;
исполнение с индикацией измеренного значения уровня на индикаторе блока электронного датчика одноблочной конструкции;
непрерывная диагностика целостности кабеля связи;
оригинальная конструкция чувствительного элемента, обеспечивающая сохранение прочности и герметичности при резких изменениях температуры и давления контролируемой среды;
регулировка уровня и дифференциала срабатывания потребителем при эксплуатации;
специальное исполнение датчика-индикатора, изготавливаемого без применения импортных материалов и ПКИ.

Комплектность

первичный преобразователь (1 ед.);
вторичный преобразователь (1 ед., поставляется по заказу);
кабель связи (поставляется по заказу, по одному на каждый первичный преобразователь);
руководство по эксплуатации;
паспорт;
комплект монтажных частей.

Основные технические характеристики

Принцип измерения	емкостной
Ориентация при монтаже	любая
Погрешность измерения	± 1,5%
Уставка времени срабатывания	от 1 с до 5 с
Выходной сигнал	• аналоговый 4-20мА; • аналоговый 4-20мА+HART; • 4-20мА + 2 релейных выходных сигнала; • RS-485, Modbus RTU; • иной – по запросу
Напряжение питания	• 24 В (от 18 до 32 В) пост. тока (для моноблочного исполнения или питания первичного преобразователя в раздельном исполнении); • 230 В 50Гц (для вторичного преобразователя)
Потребляемая мощность	0,7 Вт (с токовым сигналом) / 1,5 Вт (с релейным сигналом)
Макс. нагрузка на контакты реле	1 А
Исполнение по взрывозащите	без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Подключение к процессу	резьба / накидная гайка / фланец / сварка / иное - по запросу
Материал деталей, контактирующих с измеряемой средой	12Х18Н10Т / 12Х18Н10Т с изоляцией фторопластом-4; иной - по запросу
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-60…+75°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Наработка на отказ	не менее 100 000 ч
Срок службы	не менее 25 лет
Гарантийный срок эксплуатации	12 месяцев / до 60 месяцев (расширенный)
Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите:	без взрывозащиты / [ExiaGa] IIC
Степень защиты по ГОСТ 14254	IP66/67
Напряжение питания	230В (от 187В до 242В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18В до 32 В) пост.тока
Потребляемая мощность	5 Вт
Макс. нагрузка на контакты реле	8А
Выходной сигнал	• 4-20мА релейный • RS-485, Modbus RTU • иной – по запросу
Температура окружающей среды	-60...+75°С

Исполнения первичных преобразователей (ПП)

Наименование индикатора	Исполнение ПП	Конструкция чувствителного элемента	Длина погружаемой части, м	Рабочее давление, МПа, не более	Диапазон рабочих температур контролируемой среды	Способ присоединения
РИС 121-212	ПП-212	Пластинчатый неизолированный	от 1,0 до 2,5	2,5	-100... +200 °С	Штуцер М27х1,5
РИС 121-216	ПП-216	Стрежневой неизолированный	от 0,5 до 2,5			ШтуцерG1/2-B
РИС 121-225	ПП-225	Стрежневой изолированный	от 1,0 до 2,5			ШтуцерМ27х1,5
РИС 121-264	ПП-264	Цилиндрический неизолированный	от 0,5 до 3,5
РИС 121-266	ПП-266	Цилиндрический изолированный	от 0,5 до 2,5
РИС 121-292	ПП-292	Тросовый неизолированный	от 2,5 до 22,0	-	-40... +100 °С	Штуцер G1/2-B
РИС 121-293	ПП-293	Тросовый изолированный	от 2 до 22	2,5	-100... +200 °С	Штуцер М27х1,5
РИС 121-294	ПП-293	Кабельный изолированный	от 3 до 10	1	-40... +85 °С
РИС 121-295	ПП-295	Тросовый неизолированный	от 2 до 6	2,5	-100... +200 °С
РИС 121-296	ПП-296	Тросовый изолированный	от 2 до 22	-	-100... +200 °С

приведенная погрешность измерения уровня первичным преобразователем не превышает ±1,5 % диапазона контроля;
в зависимости от выходного сигнала первичные преобразователи имеют исполнения с выходным сигналом в виде силы постоянного тока от 4 до 20 мА и цифровым выходным сигналом по интерфейсу HART и цифровым выходным сигналом по интерфейсу RS-485 и двумя релейными выходными сигналами для сигнализации предельных значений уровня;
приведенная погрешность формирования выходного аналогового сигнала не более ±0,1 % по количеству выходных сигналов вторичные преобразователи четырехканальные с выходными сигналами следующих видов: сила постоянного тока от 4 до 20 мА или от 0 до 5 мА, напряжение от 0 до 1 В, релейный выходной сигнал – два или четыре реле для сигнализации двух или четырех предельных значений уровня контролируемой среды с нагрузочной способностью контактов реле от 0,5 мА до 2,5 А, цифровой по интерфейсу RS-485;
вторичные преобразователи обеспечивают индикацию измеренного значения уровня от 0 до 100 % диапазона контроля или от минимального до максимального значения уровня контролируемой среды, мм;
первичные преобразователи имеют исполнение с индикацией измеренного значения уровня от минимального до максимального значения уровня контролируемой среды, мм;
первичные преобразователи обеспечивают самодиагностику технического состояния с выдачей сигнала о неисправности в виде выходного сигнала 21-22 мА;
первичные преобразователи обеспечивают выдачу в систему верхнего уровня сигнала о неисправности (исправности);
длина линии связи между первичным и вторичным преобразователями до 1000 м;
номинальное значение напряжения электропитания первичных преобразователей 24 В в диапазоне допустимых значений от 18 до 32 В;
