ВИБРОТЭК-ТО — сигнализатор наличия твёрдого осадка в жидкости
Вибрационные сигнализаторы уровня твердого осадка ВИБРОТЭК-ТО выпускаются по ТУ
ГРВТ.407629.004 и применяются для контроля наличия/отсутствия твердого осадка в
различных находящихся под давлением и открытых резервуарах, емкостях и сосудах,
эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и
предприятий других отраслей промышленности в составе различных технологических
установок. В большинстве случаев, ВИБРОТЭК-ТО применяются для отслеживания
накопления осадка и заиливания емкостей и резервуаров для своевременной очистки
с целью предотвращения выхода из строя дорогостоящего оборудования.
Сигнализаторы ВИБРОТЭК-ТО могут применяться для контроля наличия твердого осадка
практически в любых типах жидкостей: вода, газовый конденсат, нефть различной
вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и
щелочи (в соответствующих исполнениях по материалам чувствительного элемента и
присоединительных узлов)
Основные функциональные возможности
- контроль наличия твердого осадка
Основные сферы применения
-
химическая и нефтехимическая отрасли
-
атомная промышленность
-
морские и речные суда и танкеры
-
газовозы и химовозы
-
морские буровые платформы
-
горно-обогатительная и металлургическая отрасли
-
производство строительных материалов
Отличительные особенности
-
минимум импортных материалов и комплектующих изделий
-
моноблочное исполнение (может комплектоваться вторичным преобразователем)
-
самодиагностика технического состояния с выдачей сигнала о неисправности
-
возможность изменения порога срабатывания по плотности при настройке
датчика;
-
широкий диапазон рабочих температур контролируемой среды
-
широкий диапазон давлений контролируемой среды
-
изменение логики срабатывания
-
нечувствительность к пене и отложениям
-
исполнение для применения на кораблях и судах
-
исполнение для применения на ОАЭ
Особенности и преимущества ВИБРОТЭК
-
Давление процесса до 25
МПа
-
Температура рабочей среды до +450°С
-
Базовый корпус
из стали
-
Компактность
-
Механическая прочность конструкции
-
Любые резьбовые и фланцевые соединения
-
Опциональный гибкий зонд с длинной до 8 м.
-
Возможность изменения режимов работы (инверсия)
-
Функция самодиагностики
и контроля состояния сенсора
-
Версия с возможным релейным выходом по неисправности/налипанию
Информация о режимах индикации
Режимы индикации в версиях с одной точкой контроля c выходными сигналами
исполнений А(токовый), Р1(релейный), Р2(два релейных):
-
при отсутствии целевой среды индикатор включается периодически на время не
более 100 мс с паузой между включениями не менее 900 мс;
-
при наличии целевой среды индикатор включается периодически на время не
менее 900 мс с паузой между включениями не более 100 мс;
-
при неисправности сигнализатора индикатор включается периодически частотой
не менее 2 Гц;
-
при загрязнении чувствительного элемента индикатор включается периодически
на время не более 100 мс с паузой не более 400 мс.
-
при переключении сигнализатора в режим «Контроль» индикатор в случае
исправного состояния сигнализатора периодически включается на время не более
100 мс с паузой между включениями не более 100 мс;
Режимы индикации светодиода в версиях с одной точкой контроля с выходным
сигналом NAMUR:
-
при отсутствии целевой среды индикатор включается один раз на время не более
100 мс частотой не более 0,5 Гц;
-
при наличии целевой среды индикатор включается последовательно два раза на
время не более 100 мс с паузой между включениями не более 100 мс частотой не
более 0,5 Гц;
-
при неисправности сигнализатора индикатор включается последовательно три
раза на время не более 100 мс с паузой между включениями не более 100 мс
частотой не более 0,5 Гц.
Конструктивное исполнение и принцип действия
Принцип действия сигнализатора ВИБРОТЭК-ТО основан на зависимости резонансной
частоты собственных колебаний чувствительного элемента (резонатора механических
колебаний) от плотности контролируемой среды.

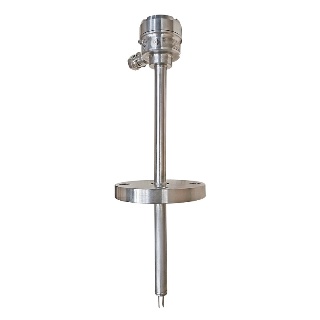

Сигнализаторы ВИБРОТЭК-ТО представляют собой моноблочную конструкцию из
нержавеющей стали представляют собой сенсор с пьезоэлектрическими
преобразователями, совмещенный с блоком электронным. В зависимости от
модификации сенсор может быть жестким или гибким.
В высокотемпературном исполнении сигнализатор оснащается теплоотводом. Отсек
электронного блока закрывается резьбовой крышкой. На крышке прибора расположено
прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между
корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля
производится кабельным вводом. Снаружи на корпусе нанесена отметка области
поднесения магнита (активация функционала проверки).
По заказу сигнализатор уровня ВИБРОТЭК-ТО может комплектоваться вторичным
преобразователем, предназначенным для размещения во взрывобезопасной зоне. К
одному вторичному преобразователю подключается до 8 сигнализаторов уровня
(вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой
панели вторичного преобразователя расположены элементы индикации.
Дополнительно внутри корпуса расположены:
-
геркон, предназначенный для активизации (с помощью магнита) режима
самодиагностики - проведения контроля исправности датчика, контроля
целостности электрических цепей и состояния сенсора, имитации срабатывания
прибора (соответствующего изменения выходного сигнала и режима светодиодного
индикатора)
-
переключатель определяющий нормальное состояние (не сработал): при наличии
жидкости или при ее отсутствии
-
переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
-
светодиодный индикатор текущего состояния прибора
Основные технические характеристики
|
Принцип измерения |
вибрационный |
|
Ориентация при монтаже |
любая |
|
Диапазон плотностей контролируемой жидкости |
от 300 до 5000 кг/м³ |
|
Минимальная разность плотностей для контроля уровня раздела сред |
100 кг/м³ |
|
Максимальный размер гранул сыпучих сред |
7 мм |
|
Плотность сыпучих сред |
не менее 50 кг/м³ |
|
Максимальное рабочее давление |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа;
иное - по запросу |
|
Температура контролируемой среды |
-60...+100°С / -60...+160°С / -100...+250°С / -200...+450°С |
|
Отклонение уровня срабатывания от номин. значения, не более |
± 5 мм |
|
Уставка времени срабатывания |
от 0,2 с до 15 с |
|
Выходной сигнал |
релейный SPDT;
релейный SPDT+ сигнализация исправности;
релейный DPDT;
дискретный 4-20мА (8/16мА , 7/14 мА или любые значения, опционально
с протоколом HART);
NAMUR;
RS-485, Modbus RTU;
иной – по запросу |
|
Макс. нагрузка на контакты реле |
1 А |
|
Напряжение питания |
24 В (от 18 до 32 В) пост. тока (стандарт);
8,2 В пост. тока;
230 В 50Гц |
|
Степень защиты по ГОСТ 14254 |
IP66/67; IP68 – по запросу |
|
Исполнение по взрывозащите |
без взрывозащиты
0Ex ia IIC T6 Ga
1Ex db IIC T6 Gb |
|
Исполнение сенсора |
вилочный / стержневой |
|
Длина сенсора |
жесткий, от 60 до 6000 мм
гибкий, от 1500 до 8 000 мм |
|
Макс. кол-во точек контроля |
1 точка |
|
Подключение к процессу |
резьба / накидная гайка / фланец / сварка; иное - по запросу |
|
Материал деталей, контактирующих с измеряемой средой |
• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• 316L с покрытием ECTFE
• сплавы ВТ1-0;
• иной - по запросу |
|
Климатическое исполнение |
ОМ; УХЛ; О; Т |
|
Температура окружающей среды |
-61...+75°С |
|
Категория размещения по ГОСТ 15150-69 |
1, 2, 3, 4; тип атмосферы III |
|
Наработка на отказ |
не менее 100 000ч |
|
Срок службы |
до 25 лет |
|
Гарантийный срок эксплуатации |
12 месяцев / до 60 месяцев (расширенный) |
|
Вторичный преобразователь (поставляется по заказу) |
|
Исполнение по взрывозащите: |
без взрывозащиты
[Ex ia Ga] IIC |
|
Степень защиты по ГОСТ 14254 |
IP66/67 |
|
Напряжение питания |
230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц;
24 В (от 18 В до 32 В) пост. Тока |
|
Потребляемая мощность |
5 Вт |
|
Макс. нагрузка на контакты реле |
8 А |
|
Выходной сигнал |
релейный / RS-485, Modbus RTU;
иной – по запросу |
|
Температура окружающей среды |
-61…+75°С |
|
Исполнение для ОАЭ, в том числе и АС |
|
Класс безопасности по НП-001-15 |
2Н; 2НУ; 3Н; 3НУ; 4Н |
|
Cейсмостойкость по НП-031-01 |
категория I |
|
Исполнение РРР и РМРС |
|
Температура окружающей среды |
-61...+75°C |
|
Влажность |
до 100% при температуре до +55°С |
|
Давление окружающей среды |
от 0,081 до 1,0 МПа |
|
