Описание
Технические данные

Наименование:
ТЕРМАТЭК-П

Тип:
Датчик наличия/скорости потока

ТУ:
–

Краткое тех. описание:
Предназначены обнаружения потока жидкости или газа с выдачей в систему управления сигнала о наличии движения жидкости или газа в трубопроводе, а также о том, что скорость потока ниже/выше заданных пороговых уставок

Цена ТЕРМАТЭК-П:
Уточняйте по телефону или через обратную связь.

ТЕРМАТЭК-П - датчик наличия/скорости потока

Сигнализаторы ТЕРМАТЭК-П выпускаются по ГРВТ.407629.004 ТУ и предназначены обнаружения потока жидкости или газа с выдачей в систему управления сигнала о наличии движения жидкости или газа в трубопроводе, а также о том, что скорость потока ниже/выше заданных пороговых уставок. Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.

Основные сферы применения

химическая и нефтехимическая отрасли
атомная промышленность
морские и речные суда и танкеры
газовозы и химовозы
морские буровые платформы
горно-обогатительная и металлургическая отрасли
производство, распределение и очистка воды
производство строительных материалов
пищевая промышленность
жилищно-коммунальном хозяйство
сельское хозяйство и др.

Основные функциональные возможности

сигнализация наличия/отсутствия потока жидких и газовых сред
сигнализация скорости потока жидких и газовых сред

Отличительные особенности

минимальная зависимость от импортных материалов и комплектующих изделий
постоянная самодиагностика
контроль изменения типа жидкости в трубопроводе
широкий диапазон рабочих температур контролируемой среды
широкий диапазон давлений контролируемой среды
нечувствительность к изменению вязкости среды
нечувствительность к загазованности и наличию твердых включений
нечувствительность к изменению диэлектрической проницаемости
широкий выбор материалов корпуса и сенсора

Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Для поддержания постоянной разницы температур между термосопротивлениями увеличивают мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор.

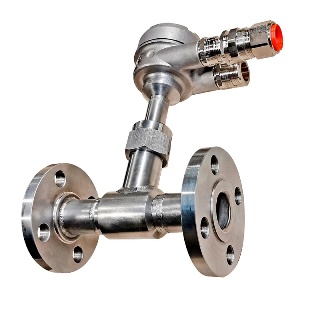

Датчики скорости потока жидкости и газовых сред ТЕРМАТЭК-П представляют собой моноблочную конструкцию из нержавеющей стали и состоят из сенсора, совмещенного с блоком электронным. На корпусе датчика имеется светодиодная индикация состояния. Конструктивно сенсор представляет собой зонд с двумя терморезисторами на конце, заключенными в оболочки из нержавеющей стали.

Для воздействия на наличие/отсутствие среды или потока (движения среды) в трубопроводе термодифференциальный сигнализатор потока ТЕРМАТЭК-П может быть особо важным в смотровом фонаре ТЭК-ФС с резьбовым, фланцевым или приварным контролем присоединения к трубопроводу. Для облегчения монтажа на трубопроводах ТЕРМАТЭК-П может поставляться в комплекте с монтажной вставкой соответствующего диаметра резьбового, фланцевого или приварного соединения

Основные технические характеристики

Принцип измерения	термодифференциальный
Ориентация при монтаже	любая
Максимальное рабочее давление	1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа
Температура контролируемой среды	-61...+100°С / -61...+160°С / -61...+250°С / 61....+450°С
Отклонение уровня срабатывания от номин. значения, не более	± 5 мм
Погрешность при контроле скорости потока, не более	± 4%
Уставка времени срабатывания	от 1 с до 5 с
Выходной сигнал	• релейный SPDT (2 реле с независимым выбором уставки для каждого реле) • NAMUR
Макс. нагрузка на контакты реле	1 А
Напряжение питания	• 24 В (от 18 до 32 В) пост. тока (стандарт) • 8,2 В пост. тока
Степень защиты по ГОСТ 14254	IP66/67; IP68 – по запросу
Исполнение по взрывозащите	• без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb
Длина сенсора	от 70 до 3000 мм
Макс. кол-во точек контроля	1
Подключение к процессу	резьба / накидная гайка / фланец / сварка / иное - по запросу
Материал корпуса	• алюминий с порошковым покрытием; • нержавеющая сталь (стандарт)
Материал деталей,контактирующих с измеряемой средой	• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • сплавы ВТ1-0; • иной - по запросу
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-61…+80°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Наработка на отказ не менее	100 000 ч
Срок службы	не менее 25 лет
Гарантийный срок эксплуатации	• 12 месяцев; • до 60 месяцев (расширенный)
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15	2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01	категория I
Исполнение РРР и РМРС
Температура окружающей среды	-61...+75°C
Влажность до 100% при температуре	до +55°С
Давление окружающей среды	от 0,081 до 1,0 МПа
