ТЭК-МСУ-В - поплавковый сигнализатор
Сигнализаторы ТЭК-МСУ выпускаются по ГРВТ.407629.004 ТУ и
предназначены для сигнализации предельных значений уровня жидких сред и (или)
раздела жидких сред в одной или нескольких точках контроля с выдачей в систему
управления токового или релейного выходного сигнала о достижении уровнем среды
каждой точки контроля. Сигнализаторы предназначены для применения в
автоматизированных системах управления технологическими процессами в условиях
стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах
энергетики, в том числе атомной.
Основные сферы применения:
- нефтегазовая промышленность
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
Основные функциональные возможности:
- контроль наличия/отсутствия жидких сред на заданном уровне
- контроль одним сенсором нескольких предельных/рабочих уровней жидких
сред
Отличительные особенности:
- отсутствие импортных материалов и комплектующих изделий
- простота конструкции и ее надежность
- широкий диапазон давлений контролируемой среды
- наличие нескольких точек контроля (до 5 точек контроля для приборов с
выходом 4-20 мА)
- большой диапазон длин погружаемой части
- широкий выбор материалов корпуса сенсора
- исполнение для применения на кораблях и судах
- атомное исполнение
Конструктивное исполнение и принцип действия
Принцип действия поплавковых сигнализаторов ТЭК-МСУ основывается
на использовании выталкивающей силы жидкости, благодаря которой поплавок
перемещается вертикально вместе с уровнем жидкости.
ТЭК-МСУ представляют собой моноблочную конструкцию из нержавеющей
стали и состоят сенсора, конструктивно совмещенного с блоком электронным.

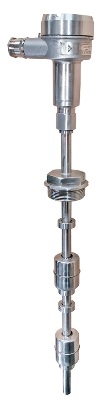

Сигнализатор поплавковый вертикальный ТЭК-МСУ-В - измерительная (погружная)
часть сигнализатора выполнена в виде вертикального штока, внутри которого на
заранее заданном уровне располагается один или несколько магнитных контактов.
Снаружи на штоке размещены один или несколько поплавков, оснащенных постоянным
магнитом. Ход движения поплавков ограничен установленными фиксаторами. При
изменении уровня контролируемой среды, вместе с уровнем жидкости происходит
перемещение поплавка. При достижении поплавком уровня установки
магнитоуправляемого контакта, последний оказывается в магнитном поле поплавка,
что вызывает замыкание/размыкание контакта.
Опционально сигнализаторы ТЭК-МСУ-В могут быть поставлены в комплекте с
байпасной камерой для подключения к процессу. Данное исполнение маркируется
дополнительно символом «К» в маркировке прибора (ТЭК-МСУ-ВК)
По заказу сигнализатор ТЭК-МСУ-В может комплектоваться вторичным
преобразователем, предназначенным для размещения во взрывобезопасной зоне. К
одному вторичному преобразователю подключается до 8 сигнализаторов уровня
(вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой
панели вторичного преобразователя расположены элементы индикации.
Основные технические характеристики
| Модель |
ТЭК-МСУ-В |
ТЭК-МСУ-Г |
| Принцип измерения |
поплавковый |
| Ориентация при монтаже |
вертикальная |
горизонтальная |
| Диапазон плотностей контролируемой среды |
500...1500 кг/м³ |
| Максимальное рабочее давление |
10,0 МПа |
10,0 МПа |
| Температура контролируемой среды |
-60...+125°С |
-60...+250°С |
| Отклонение уровня срабатывания от номин. значения, не более |
± 5 мм |
| Уставка времени срабатывания |
от 1 с до 5 с |
| Выходной сигнал |
релейный SPDT (до 2х точек контроля);
дискретный токовый 4-20мА |
релейный SPDT |
| Макс. нагрузка на контакты реле |
1 А |
| Напряжение питания |
без питания (релейный
выходной сигнал);
24 В (от 18 до 32 В) пост. тока
(дискретный токовый выходной сигнал) |
без питания |
| Степень защиты по ГОСТ 14254 |
IP66/67;
IP68 – по запросу |
| Исполнение по взрывозащите |
без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Длина сенсора |
от 40 до 3000 мм |
- |
| Макс. кол-во точек контроля |
5;
иное – по запросу |
1 |
| Подключение к процессу |
резьба / накидная гайка / фланец /
сварка;
иное – по запросу |
| Материал деталей, контактирующих с измеряемой средой |
12Х18Н10Т / ХН65МВУ / 06ХН28МДТ / 316L;
сплавы ВТ1-0;
иной - по запросу |
| Материал корпуса |
алюминий с порошковым покрытием;
нержавеющая сталь |
| Климатическое исполнение |
ОМ; УХЛ; О; Т |
| Температура окружающей среды |
-61...+75°С |
| Категория размещения по ГОСТ 15150-69 |
1,2,3,4; тип атмосферы III |
| Наработка на отказ |
не менее 100 000ч |
| Срок службы |
до 25 лет |
| Гарантийный срок эксплуатации |
12 месяцев / до 60 месяцев (расширенный) |
| Вторичный преобразователь (поставляется по заказу) |
| Исполнение по взрывозащите: |
без взрывозащиты / [Ex ia Ga] IIC |
| Степень защиты по ГОСТ 14254 |
IP66/67 |
| Напряжение питания |
230В (от 187В до 242В) перем. тока, 50Гц
/ 60Гц / 400Гц; 24 В (от 18В до 32В) пост. тока |
| Потребляемая мощность |
5 Вт |
| Макс. нагрузка на контакты реле |
8 А |
| Выходной сигнал |
релейный / RS-485, Modbus RTU; иной – по
запросу |
| Температура окружающей среды |
-61...+75°С |
| Исполнение для ОАЭ, в том числе и АС |
| Класс безопасности по НП-001-15 |
3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 |
категория I |
| Исполнение РРР и РМРС |
| Температура окружающей среды |
-61...+75°C |
| Влажность |
до 100% при температуре до +55°С |
| Давление окружающей среды |
от 0,081 до 1,0 МПа |
|
