ТЭК-МПУ-Б - магнитные указатели уровня бокового монтажа
Магнитные роликовые указатели уровня серии ТЭК-МПУ предназначены для
непрерывной визуальной индикации текущего состояния уровня жидкости, а также
уровня раздела жидких сред в различных находящихся под давлением и открытых
резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых,
нефтехимических, атомных и любых других предприятий в составе различных
технологических установок.
Основные сферы применения:
- нефтегазовая промышленность
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
Основные функциональные возможности:
- визуальная индикация текущего уровня контролируемой среды
- визуальная индикация текущего уровня раздела сред
- визуальная индикация и сигнализация достижения предельных уровней
контролируемой среды
- визуальная индикация и сигнализация достижения предельных уровней
контролируемой среды
- визуальная индикация текущего уровня контролируемой среды с дальнейшей
передачейизмеренного значения по аналоговому или цифровому выходному
сигналу
Отличительные особенности:
- автономность (не требует электропитания)
- простота и надежность измерения
- механическая прочность конструкции
- исполнения для работы с агрессивными средами • давление процесса до
35МПа
- температура процесса от -196°С до +425°С
- плотность жидкости от 450кг/м3
- разнообразие вариантов монтажа
- доступность любых типов и стандартов фланцев и метизов

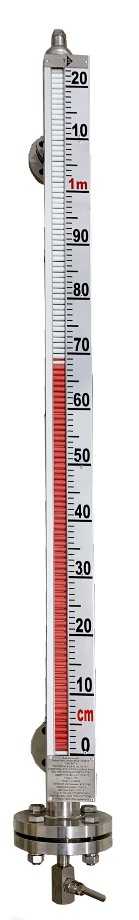

Байпасный магнитный роликовый уровнемер ТЭК-МПУ-Б
Принцип действия поплавкового байпасного уровнемераТЭК-МПУ-Б основан
на законе сообщающихся сосудов: уровень жидкости в уровнемерной колонке всегда
равен уровню контролируемой среды в основном резервуаре.
Байпасный уровнемер ТЭК-МПУ-Б предназначен для монтажа на
боковой стенке резервуара. Конструктивно ТЭК МПУ-Б представляет собой
изготовленную из нержавеющей стали или полимерных материалов уровнемерную
байпасную колонку (камеру), которая фиксируется на патрубках емкости
посредством фланцевого, резьбового или сварного соединения. Указатель уровня
соединяют с резервуаром таким образом, чтобы рабочий диапазон уровня жидкости
находился в зоне визуального контроля. Внутри байпасной камеры располагается
поплавок, оснащенный системой магнитов. Снаружи на камере располагается
устройство индикации, состоящее из алюминиевой или нержавеющей направляющей
с вращающимися полимернымиили металлическими двуцветными роликами,
установленными с шагом 10 мм. Для эксплуатации в неблагоприятных условиях
окружающей среды указатель уровня может оснащаться герметичной роликовой
индикацией. При изменении уровня жидкости поплавок также перемещается внутри
байпасной уровнемерной колонки. Под воздействием магнитного поля поплавка
ролики поворачиваются на 180° и тем самым отображают текущий уровень жидкости в
колонке, и соответственно, в контролируемой емкости.
Основные технические характеристики
| Межцентровое расстояние |
150...6000 мм в одной секции (общая высота не ограничена — сборная
конструкция из нескольких секций) |
| Температура контролируемой среды |
-60...+100°С / -60...+200°С / -196...+425°C; |
| Максимальное давление процесса |
35 МПа |
| Минимальная плотность контролируемой среды |
450 кг/м³ |
| Минимальная разница плотностей для контроля уровня раздела сред |
100 кг/м³ |
| Абсолютная погрешность |
5 мм |
| Материал деталей, контактирующих с измеряемой средой |
12Х18Н10Т, AISI 304, AISI 316Ti, AISI 316L;
титан;
иной – по запросу |
| Материал поплавка |
12Х18Н10Т, AISI 316L;
титан; иной – по запросу |
| Подключение к процессу |
резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; иной
– по запросу |
| Материал роликов |
полипропилен (до +200°С) керамика |
| Преобразователь уровня электронный |
бесконтактный |
| Сигнализация предельного уровня |
магнитный сигнализатор уровня ТЭК-МСУ-Б;
вибрационный сигнализатор уровня;
ультразвуковой сигнализатор уровня. |
| Степень защиты роликового индикатора |
IP66;
IP68 (для герметичного роликового индикатора) |
| Обогрев |
электрический (см. стр. 14 );
паровой (см. стр. 14 ) |
| Климатическое исполнение |
ОМ;
УХЛ;
О;
Т |
| Температура окружающей среды |
-60...+85°С |
| Категория размещения по ГОСТ 15150-69 |
1, 2, 3, 4 тип атмосферы III |
| Срок службы |
до 25 лет |
| Гарантийный срок эксплуатации |
12 месяцев / до 60 месяцев (расширенный) |
| Исполнение для ОАЭ, в том числе и АС |
| Класс безопасности по НП-001-15 |
2Н; 2НУ; 3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 |
категория I |
| Исполнение РРР и РМРС |
| Температура окружающей среды |
-60...+85°C |
| Влажность |
до 100% при температуре до +55°С |
| Давление окружающей среды |
от 0,081 до 1,0 МПа |
| Поплавок |
Защита поплавка |
Монтажный кронштейн |
| Поплавок – это одна из самых важных и ответственных
частей магнитного указателя уровня. Он подбирается и разрабатывается
индивидуально для каждой задачи, и разнообразие типоразмеров огромно.
Его вес, диаметр и длина зависят от давления, температуры и плотности
жидкости. Например, если давление очень высокое, значит поплавок должен
иметь более высокую прочность конструкции и толщину металла, а значит
его объем также должен увеличиться для обеспечения плавучести (в
соответствии законом Архимеда). В этом случае поплавок может быть выбран
либо небольшого диаметра, но большей длины (увеличится нижняя часть
указателя уровня ТЭК-МПУ-Б), либо длина остается неизменной, но
увеличивается диаметр поплавка, а значит и требуемый диаметр камеры
уровнемера. Подбор поплавков всегда производится специалистами исходя из
оптимальности конструкции. |
Для сигнализации целостности и работоспособности
поплавка указатель уровня опционально может оснащаться тремя роликами
контрастных цветов, расположенных ниже диапазона измерения указателя.
Для защиты поплавка от повреждения о внутренние поверхности камеры при
транспортировке, при резком изменении уровня жидкости или пропарке
указатель уровня оснащается дополнительными пружинными демпферами в
нижней и верхней части. |
При заказе указателей уровня с большим межцентровым
расстоянием (а значит и большого веса) особое внимание необходимо
уделить прочности крепления. Довольно часто стоит задача изготовить
указатель уровня большой длины, но закрепить на патрубках Ду15. В
итоге, конструкция может оказаться недостаточно прочной механически.
Для обеспечения дополнительной надежности и прочности системы указатель
уровня ТЭК- МПУ-Б может быть укомплектован дополнительным кронштейном
для крепления к конструкциям клиента. |
Обогрев
Указатель уровня ТЭК-МПУ работоспособен при критически низких температурах
окружающего воздуха (до -60°С), однако для предотвращения замерзания жидкости
внутри камеры и повреждения указателя уровня необходим обогрев. Указатель уровня
может быть в заводских условиях оснащен термочехлом ТЭК-ТЕРМ или кожухом
ТЭК-ТЕРМ-М из оцинкованной или нержавеющей стали с теплоизоляционным слоем.
Термочехлы и кожухи обеспечивают свободный визуальный обзор индикатора уровня
и доступ к дренажным и вентиляционным кранам.
Обогрев может быть реализован электрическими нагревательными элементами,
например, саморегулирующимся или резистивным греющим кабелем. Тип и модель
греющего кабеля, а также материалы покрывного слоя и теплоизоляции для
термочехлов и кожухов выбираются исходя из температурного режима работы
указателя уровня.
В случае обогрева посредством горячих теплоносителей (паровой/водяной
обогрев) указатель уровня может быть оснащен специальным теплообменником с
соответствующим способом подключения (резьбы, фланцы, приварные патрубки) к
системе теплоснабжения.
| Паровой обогрев |
| Давление пара |
до 1 МПа;
иной – по запросу |
| Подключение парового обогрева |
резьба внешняя/внутренняя;
накидная гайка;
фланец;
под приварку;
иной – по запросу |
| Электрообогрев |
| Напряжение питания |
230 В перем. тока;
24 В пост. тока |
| Маркировка взрывозащиты |
без взрывозащиты;
1Exe IIC T6...T3X |
Сигнализация заданных значений уровня
Для обеспечения сигнализации достижения контролируемых значений уровня
указатели уровня ТЭК-МПУ оснащаются бесконтактными магнитными сигнализаторами
ТЭК-МСУ-Б (магнитный герконовый концевой выключатель) или контактными
сигнализаторами вибрационного, ультразвукового и других типов.
Магнитные бесконтактные сигнализаторы уровня ТЭК-МСУ-Б устанавливаются на
необходимом уровне снаружи уровнемерной колонки и срабатывают при
соответствующем положении магнитного поплавка внутри камеры указателя.
Контактные сигнализаторами вибрационного, ультразвукового и других типов
(например, ВИБРОТЭК, УЛЬТРАТЭК, РОСТЭК, ТЕРМАТЭК и другие) монтируются как
вертикально (в основную или дополнительную байпасную камеру), так и
горизонтально в приваренные на необходимом уровне бобышки или патрубки с
фланцами.
Посредством контактных сигнализаторов уровня можно сигнализировать достижение
контролируемых значений не только общего уровня, но и уровня раздела сред.
Электронные преобразователи уровня
При необходимости удаленной передачи измеренного значения уровня ТЭК-МПУ
могут оснащаться следующими типами электронных преобразователей уровня:
• бесконтактные уровнемеры магнитострикционного или герконового типа.
Магнитострикционные или герконовые уровнемеры бесконтактного типа
устанавливаются снаружи уровнемерной колонки ТЭК-МПУ-Б или ТЭК-МПУ-Н и не
контактируют с измеряемой средой, что позволяет применять данное решение для
измерения уровня даже в таких неблагоприятных условиях технологического
процесса, как экстремально высокое давление и/или температура, химически
агрессивная среда и т.д. Уровнемеры настраиваются на определение текущего
положения магнитного поплавка (или магнита для ТЭК-МПУ-Н). Передача информации
осуществляется с помощью аналогового выходного сигнала 4-20мА + HART или
цифрового RS-485, Modbus RTU.
• контактные уровнемеры рефлекс-радарного, микроимпульсного,
магнито-стрикционного или герконового типа.
Данные типы уровнемеров может применяться только в составе ТЭК-МПУ-Б.
Уровнемеры контактного типа опускаются непосредственно в измеряемую среду и
монтируются с помощью резьбовых или фланцевых соединений. В настоящее время
предлагается два исполнения ТЭК-МПУ для установки контактных уровнемеров:
1. указатель уровня ТЭК-МПУ-Б помимо основной уровнемерной колонки
оснащается дополнительной байпасной камерой (исполнение ТЭК-МПУ-2Б)
предназначенной для установки уровнемера.
2. указатель уровня ТЭК-МПУ-Б оснащается уровнемерной колонкой
комбинированного типа, которая характеризуется увеличенным диаметром (исполнение
ТЭК-МПУ-КБ). В этом случае внутри уровнемерной колонки расположена
перфорированная стенка специальной формы, благодаря которой поплавок и зонд
уровнемера не соприкасаются и не оказывают влияния на работу друг друга.
|
