Наименование:
ТЭК-ФС-Б-К

Тип:
Смотровые фонари с квадратным фланцевым уплотнением индикатора

ТУ:
–

Краткое тех. описание:
Предназначены для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения

Цена ТЭК-ФС-Б-К:
Уточняйте по телефону или через обратную связь.

ТЭК-ФС-Б-К - смотровые фонари с квадратным фланцевым уплотнением индикатора

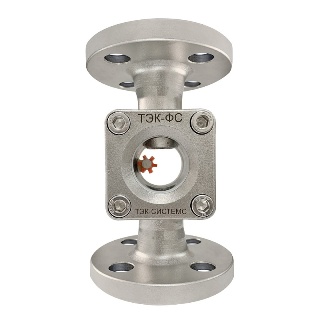

Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Б-К (с квадратным фланцевым уплотнением индикатора) предназначены для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения. Чаще всего смотровые фонари применяются для определения наличия или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также могут быть использованы для контроля цвета, прозрачности и чистоты жидкости, отсутствия твердых примесей в потока. В различных исполнениях смотровые фонари могут быть установлены как вертикально, так и горизонтально. Стрелка на корпусе индикатора указывает направление потока среды.

Описание модели:

ТЭК-ФС-Б-К – смотровой фонарь резьбового приварного или фланцевого присоединения с стройством уплотнения индикаторной части с помощью болтового квадратного фланцевого соединения с осевым расположением индикатора. Опционально могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Б-К-Т), шариковым индикатором (ТЭК-ФС-Б-К-Ш), лопаткой/заслонкой (ТЭК-ФС-Б-К-Л) и лопаткой-индикатором (ТЭК-ФС-Б-К-ЛИ)
Смотровые фонари и индикаторы потокаТЭК-ФС-Б-К изготавливаются необходимого клиенту диаметра. В линейке присутствуют готовые решения для визуального контроля в трубопроводах внутренним диаметром от 10 до 80мм.

Большинство моделей смотровых фонарей ТЭК-ФС-Б-К предназначены для работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С (в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам специальные версии некоторых моделей, способных функционировать при давлении до 16 МПа и температурах до + 500°С.

Смотровые фонари применяются везде, где присутствует необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие предприятия, морские и речные порты и терминалы и т.д.

Габаритные размеры:

G	DN	L	D	A	B	C / E
1/2"	15	140	95	35	45	61/64
3/4"	20	150	105	35	45	68/64
1"	25	160	115	45	55	78/75
1 1/4"	32	180	135	55	65	88/88
1 1/2"	40	200	145	60	70	95/94
2"	50	230	160	70	80	112/107
2 1/2"	65	240	180	85	100	132/130
3"	80	180	195	105	115	168/165
4"	100	300	230	125	135	105/185

G	DN	L	A	B	C
3/8"	10	85	35	45	60
1/2"	15	85	358	45	60
3/4"	20	90	35	45	68
1"	25	102	45	55	78
1 1/4"	32	122	55	65	88
1 1/2"	40	133	60	70	95
2"	50	150	70	80	112

Технические характеристики:

Диаметры условного прохода и присоединения к процессу	фланцевое DN10...DN500 резьбовое внешняя/внутренняя DN10...DN50 приварное DN10...DN50
Материал корпуса	? углеродистая сталь с антикоррозийным покрытием; ? AISI 304, 12Х18Н10Т, AISI 316L; ? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием; ? нержавеющая сталь AISI 304 с футеровкой PTFE; ? иной – по запросу
Материал смотрового стекла	закаленное стекло кварцевое стекло боросиликатное стекло алюминосиликатное стекло
Материал уплотнения	PTFE *
Температура рабочей среды	-60…+250°С (уплотнение PTFE)*
Давление максимальное рабочее	1,6 МПа 4,0 Мпа 10,0 МПа***
Материал опциональных крыльчатки или шариков	PTFE (применение до +250°С)
Положение в пространстве	любое
Направление потока	в соответствии с указателем-стрелкой
Возможные дополнительные опции	? шариковый индикатор; ? турбинный индикатор (крыльчатка); ? отклоняющаяся лопатка/заслонка; ? лопатка с индикатором расхода
Температура окружающей среды	-60...+85°С
