ТЭК-ФС-Ц-Б - смотровые фонари с цилиндрическим стеклом и
болтовым фланцевым уплотнением
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Ц-Б (с
цилиндрическим стеклом и болтовым фланцевым эффектом) влияют на воздействие
наблюдения и контроля движения жидких и газообразных сред в трубопроводах
различных диаметров и назначения. встречаются всего лишь наблюдательные фонари
применения для определения наличия или наличия жидкости или потока (движения)
жидкости или газа в трубопроводе, однако также используются для контроля цвета,
плотности и чистоты жидкости, концентрации твердых примесей в потоке. В
различных вариантах смотровых фонарей устанавливаются как вертикальные, так и
горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.
Описание модели:

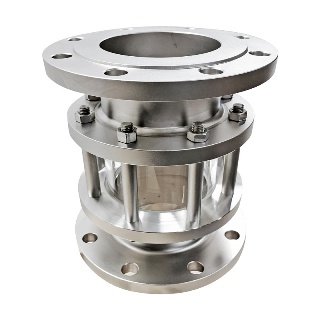

ТЭК-ФС-Ц-Б – смотровой фонарь с цилиндрическим стеклом и
болтовым фланцевым соединением, дающий возможность кругового обзора. Опционально
может быть установлен турбиной-крыльчаткой (ТЭК-ФС-Ц-Б-Т) или шариковым
индикатором (ТЭК-ФС-Ц-Б-Ш).
Смотровые фонари и индикаторы потока ТЭК-ФС-Ц-Р изготавливаются
необходимого диаметра клиента. В линейке присутствуют готовые решения для
контроля в трубопроводах внутренних диаметров от 25 до 300 мм.
Смотровые фонари ТЭК-ФС-Ц-Б рассчитаны на работу с давлением до 1,6
МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто
встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и
речных портах и терминалах и т.д.
Габаритные размеры:
| DN |
d |
L1, мм Тип присоединения к процессу |
| приварной |
хомут |
фланец |
| 25 |
31 |
90 |
110 |
160 |
| 32 |
37 |
102 |
122 |
170 |
| 40 |
43 |
110 |
130 |
180 |
| 50 |
55 |
125 |
145 |
200 |
| 65 |
72 |
142 |
172 |
240 |
| 80 |
87 |
142 |
172 |
250 |
| 100 |
106 |
180 |
210 |
280 |
| 125 |
131 |
190 |
220 |
300 |
| 150 |
157 |
218 |
258 |
300 |
| 200 |
207 |
250 |
290 |
350 |
Технические характеристики:
| Диаметры условного прохода и присоединения к процессу |
Фланец DN10...DN300
|
| Материал корпуса |
? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? латунь;
? иной – по запросу |
| Материал смотрового стекла |
? закаленное стекло
? кварцевое стекло
? боросиликатное стекло
? алюмосиликатное стекло
|
| Материал уплотнения |
PTFE / графит |
| Температура рабочей среды |
-60…+250°С (уплотнение PTFE)
|
| Максимальное давление процесса |
0,6 МПа / 1,6 МПа*
|
| Материал опциональных крыльчатки или шариков |
PTFE (применение до +250°С) |
| Положение в пространстве |
любое |
| Направление потока |
в соответствии с указателем-стрелкой |
| Возможные дополнительные опции |
? шариковый индикатор;
? турбинный индикатор (крыльчатка); |
| Температура окружающей среды |
-60...+85°С |
*Указано номинальное предельное давление для нормальных условий (температура
среды +20°С). Для высокотемпературных исполнений предельное давление стандартных
версий может быть существенно ниже номинальных.
|
