Термошкафы классического раскрытия с вертикальным разъемом
ТЭКБОКС-М-В
Металлические термошкафы и кожухи обогреваемые и защитные ТЭКБОКС-М предназначены
для размещения, защиты и обогрева самых различных видов и типов оборудования –
датчиков давления, температуры, уровнемеров, приборов измерения расхода
жидкостей и газов, вторичных преобразователей, аналитических систем и
оборудования АСУТП. Термошкафы ТЭКБОКС-М – это не просто набор доступных для
заказа корпусов и комплектующих, а готовое и продуманное решение любой
поставленной задачи. При разработке термошкафов были приняты во внимание все
актуальные требования и особенности эксплуатации оборудования на объектах
нефтехимической и нефтегазовой отраслей.
Описание модели:

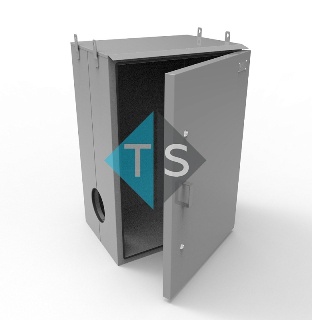

ТЭКБОКС-М-В – термошкафы классического открытия с вертикальным разъемом
Термошкафы с вертикальным разъемом целесообразно применять для монтажа
расходомеров и другого оборудования, установленного как на вертикальных, так и
на горизонтальных трубопроводах
Основные особенности и преимущества:
-
- Свободная конструкция, возможность изготовления нестандартных
изделий при заказе от 1 шт.
- Высокая механическая прочность - защита от механических повреждений
установленного оборудования приборов, в том числе при низких
отрицательных температурах
- Коррозионная стойкость – металлические термошкафы изготавливаются из
оцинкованной стали или нержавеющей стали
- Качественное ЛКП и подготовка к окраске – термошкафы могут быть
окрашены как порошково-полимерными материалами, так и различными типами
эмалей.
- Высокие теплоизоляционные свойства и герметичность – ввиду
применения качественной теплоизоляции, герметичной конструкции корпуса и
уплотнений
Краткое описание конструкции:
Термошкаф металлический утепленный ТЭКБОКС-М представляет собой
сварной корпус, состоящий из наружной и внутренней металлических оболочек, между
которыми располагается теплоизолирующий материал – минеральный или полимерный
листовой утеплитель. Металлические оболочки изготовлены методом лазерной или
плазменной резки, с последующей гибкой и сваркой. Крепление фурнитуры (замков и
петель) осуществляется с помощью сварки или вытяжных (в том числе и резьбовых)
заклепок. Установка оборудования клиента, нагревательных элементов,
терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или
резьбовых заклепок, а также сквозных отверстий болтовых соединений.
Технические характеристики:
| Зона установки |
- невзрывоопасная
- В1-а
- В1-г |
| Климатическое исполнение |
УХЛ 1 |
| Температура эксплуатации |
-60…+70
-70…+70 с увеличенной мощностью нагревателя или дополнительной
теплоизоляцией вспененным каучуком с алюминизированным покрытием |
| Степень пылевлагозащиты |
- IP65 - стандартно
- IP66 - по специальному заказу |
| Группа горючести |
Г1 (не поддерживает горение) |
| Маркировка взрывозащиты нагревательных элементов |
- 1ExmbIICT3…Т6 – с обогревателем Exm
- 1ExdIICT3…T6 – с обогревателем Exd
- 1ExeIICT3…Т6 – с нагревательной секцией Exe
|
| Толщина теплоизоляционного слоя |
20…40мм (с зависимости от модели) |
| Стойкость к углеводородам и УФ излучению |
Да |
| Стандартный цвет |
- RAL7032 - стандартно
- любой цвет по таблице RAL – по специальному заказу |
| Гарантийный срок |
12…60 месяцев с даты поставки в зависимости от условий
договора, но не более 12…36 месяцев с даты ввода в эксплуатацию |
Формат поставки:
Термошкафы ТЭКБОКС-М могут быть отгружены клиенту в разной степени
завершенности заводской сборки. В зависимости от специфики применения и
требований клиента поставка может быть осуществлена в следующих форматах:
1) Комплектная поставка без заводской сборки – представляет собой заводской
корпус шкафа ТЭКБОКС-М соответствующей модели с установленной фурнитурой.
Монтажные элементы, нагреватели, регуляторы, клеммные коробки, кабельные вводы
и другие опциональные элементы не смонтированы, а упакованы отдельно.
2) Первичная заводская сборка – в отличие от формата поставки №1 внутренние
монтажные элементы, нагреватели, регуляторы и клеммные коробки установлены.
Наружные монтажные элементы, опциональные элементы и импульсные трубки
упакованы отдельно. Кабельные вводы могут быть установлены в соответствии с
согласованным чертежом или упакованы отдельно (в зависимости от желания
клиента).
3) Поставка готового заводского узла – представляет собой полностью собранный
и готовый к монтажу измерительный узел. Применяется в основном для поставки
термошкафов, изначально предназначенных для монтажа датчиков давления. В
дополнение в комплектации №2 такой формат поставки в зависимости от поставленной
задачи может включать в себя готовые (собранные по чертежам клиента) полностью
протестированные и опрессованные импульсные обвязки, системы вентильных блоков,
а также установленные приборы КИП (датчики давления и манометры).
|
