ТПР(В) 9419 Преобразователи термоэлектрические платинородий-платиновые платинородивые бескорпусные / Измерения температур, разности температур, параметров тепловых потоков / Теплофизические и температурные измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТПР(В) 9419

Тип:
Преобразователи термоэлектрические платинородий-платиновые платинородивые бескорпусные

ТУ:


Краткое тех. описание:
Для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары

Цена ТПР(В) 9419:
Уточняйте по телефону или через обратную связь.

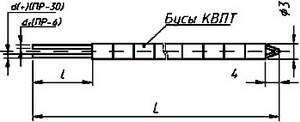

Преобразователи термоэлектрические платинородий-платиновые платинородивые бескорпусные ТПР(В) 9419

Назначение:

для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.

Технические характеристики:

средняя наработка до отказа при:
-номинальных температурах - 6000 ч
-верхнем пределе температур - 1000 ч

Пример записи при заказе:

«Преобразователь термоэлектрический ТПП(S) 9419.002-03»
«Преобразователь термоэлектрический ТПР(В) 9419.003-03»

ИУЛЮ.400520.008 Обозначение ТУ
(-40...+1000) Температурный диапазон применения
1500 Длина компенсационного кабеля
120 Длина монтажной (рабочей) части
10 Диаметр монтажной (рабочей) части
Н Изоляция рабочего конца
1 Количество термоэлементов
2 Класс допуска
Р10Т Материал защитной оболочки
16 Условное обозначение вида рабочей части
М20 Условное обозначение резьбы штуцера
4 Условное обозначение типа штуцера
11 Условное обозначение головки
ТХА(К) Тип преобразователя термоэлектрического



Условное обозначение типа головки Описание типа головки
Тхх(х)-11х-х-хх-х Круглая пластмассовая головка
Тхх(х)-21х-х-хх-х Круглая металлическая головка
Тхх(х)-31х-х-хх-х Прямоугольная пластмассовая головка
Тхх(х)-41х-х-хх-х Прямоугольная металлическая головка
Тхх(х)-51х-х-хх-х Без головки, в керамическом (или кремнеземном) изоляторе
Тхх(х)-60х-х-хх-х Кабель с залуженными концами
Тхх(х)-61х-х-хх-х Кабель с металлическими наконечниками под винт
Тхх(х)-70х-х-хх-х Ручка и кабель с залуженными концами
Тхх(х)-71х-х-хх-х Ручка и кабель с металлическими наконечниками под винт
Тхх(х)-72х-х-хх-х Ручка и кабель с разъемным соединителем



Преобразователи термоэлектрические ТХА(К), ТХК(L), ТПП(S), ТПР(B)

Наименование преобразователя термоэлектрического Обозначение при заказе
ТХА(К) (хромель-алюмелевый) ТХА (К)
ТХК(L) (хромель-копелевый) ТХК (L)
ТПП(S) (платинордий-платиновый) ТПП (S)
ТПР(B) (платинородий-платинородиевый) ТПР (В)



Наименование преобразователя термоэлектрического Температура применения, °C
ТХА(К) (хромель-алюмелевый) -40…+1000
ТХК(L) (хромель-копелевый) -40…+600
ТПП(S) (платинордий-платиновый) 0…+1300
ТПР(B) (платинородий-платинородиевый) +300…+1600



Условное обозначение резьбы штуцера Резьба штуцера Под ключ S
Тхх(х)-ххх-М4-хх-х М4 S8
Тхх(х)-ххх-М6-хх-х М6 S8
Тхх(х)-ххх-М8-хх-х М8 S12
Тхх(х)-ххх-М8-хх-х М8 х 1 S12
Тхх(х)-ххх-М10-хх-х М10 х 1 S14
Тхх(х)-ххх-М12-хх-х М12 х 1 S14
Тхх(х)-ххх-М16-хх-х М16 х 1,5 S17
Тхх(х)-ххх-М20-хх-х М20 х 1,5 S22 (S24*; S27*; S30*)
Тхх(х)-ххх-М22-хх-х М22 х 1,5 S24
Тхх(х)-ххх-М27-хх-х М27 х 2 S27 (S30*)
Тхх(х)-ххх-М39-хх-х М39 х 2 S41
Тхх(х)-ххх-М33-хх-х М33 х 2 S41
Тхх(х)-хх7-G1/2-хх-х G1/2-B S24 (S30*)
Тхх(х)-хх7-G3/4-хх-х G3/4-B S24 (S30*)



Условное обозначение защитной оболочки Материал защитной оболочки
Тхх(х)-ххх-х-хх-КН Кремнеземная нить
Тхх(х)-ххх-х-хх-КЕР Керамическими бусы или чехол из материала КВПТ (КТВП)
Тхх(х)-ххх-х-хх-М Медь М1
Тхх(х)-ххх-х-хх-Л63 Латунь Л63 (ЛС 59-1)
Тхх(х)-ххх-х-хх-15Х Сталь 15Х25Т
Тхх(х)-ххх-х-хх-Н18 Сталь 10Х23Н18
Тхх(х)-ххх-х-хх-Х23 Сталь Х23Ю5Т
Тхх(х)-ххх-х-хх-Н10Т Сталь 12Х18Н10Т
Тхх(х)-ххх-х-хх-ХН78 Сталь ХН78Т
Тхх(х)-ххх-х-хх-ХН45 Сталь ХН45Ю
Тхх(х)-ххх-х-хх-Г Графит БСГ-30
Тхх(х)-ххх-х-хх-СЧ Чугун СЧ25



Наименование преобразователя термоэлектрического Обозначение при заказе
класс допуска количество термоэлементов изоляция рабочего конца
ТХА(К) (хромель-алюмелевый) 2 1 или 2

И - изолированный

Н - неизолированный

ТХК(L) (хромель-копелевый) 2 1 или 2
ТПП(S) (платинордий-платиновый) 2 1
ТПР(B) (платинородий-платинородиевый) 2 или 3 1



Диаметр монтажной части, мм 1; 1,5; 2,5; 3; 4; 4,6; 5; 6; 6,5; 7; 7,2; 8; 10; 12; 20; 22; 24; 30; 40; 42
Длина монтажной (погружаемой) части, а также длина нерабочей (наружной) части, мм 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
Длина компенсационного кабеля и присоединительных выводов, мм 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 180; 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150



Наименование преобразователя термоэлектрического Время термической реакции, с
бескорпусные корпусные (в защитной арматуре)
ТХА(К) (хромель-алюмелевый) 30 40…180
ТХК(L) (хромель-копелевый)
ТПП(S) (платинордий-платиновый) 5 90
ТПР(B) (платинородий-платинородиевый) 30 90
