Преобразователи термоэлектрические платинородий-платиновые платинородивые
корпусные
ТПП(S) 9419
Преобразователи термоэлектрические платинородий-платиновые платинородивые
корпусные ТПП(S), ТПР(В) 9419
Назначение:
для измерения температур в окислительных и нейтральных газовых средах, не
содержащих веществ, вступающих во взаимодействие с материалами термопары.
Средняя наработка до отказа при номинальных температурах - 6000 ч
Пример записи при
заказе:
«Преобразователь термоэлектрический ТПП(S) 9419.005-03»
«Преобразователь термоэлектрический ТПР(В) 9419.006-03»
По дополнительному требованию заказчика защитная арматура из стали 12Х18Н10Т и
корундовый чехол могут быть выполнены из сталей ХН45Ю, 10Х23Н18, Х23Ю5, 15Х25Т
и(или) увеличена длина (l) КВПТ-части.
Материал защитной
арматуры:

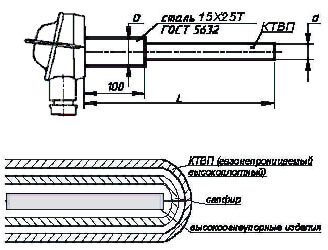

корунд с добавкой двуокиси титана - КВПТ - для d=8 мм
газонепроницаемый высокоплотный - КТВП - для d=20 мм
|
|
ТПП(S) 9419 |
ТПР(В) 9419 |
| Диапазон
измеряемых температур, °С |
0…+1300 |
+300…+1600 +600+…+1700 |
|
Номинальная статическая характеристика(НСХ) |
ПП(S) |
ПР(В) |
| Класс
допуска |
2 |
2,3 |
|
Показатель тепловой инерции, с |
90 |
|
Защищенность от пыли и воды |
IP55 |
|
Герметичность к измеряемой среде |
+ |
| Материал
защитной арматуры |
КВПТ КТВП |
| Изоляция
рабочего конца |
+ |
|
Материал электродов |
(+)Пр-10 Ж0.5 |
(+)Пр-30 Ж0.5 (-)Пр-6 Ж0.5 |
|
(-)ПлТ Ж0.5 |
|
Устойчивость к вибрации |
группа исп.F3 |
|
Климатическое исполнение |
У3,ТВ2 |
У3,Т3 |
|
ТПП(S)
9419 |
|
Конструктивное исполнение |

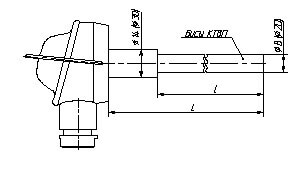

Размеры, мм |
Масса, кг |
|
L |
l |
D |
d |
|
.005 |
|
250 |
14 |
8 |
|
|
00 |
320 |
0,414 |
|
01 |
500 |
400 |
0,464 |
|
02 |
500 |
30 |
20 |
0,904 |
|
03 |
800 |
1,749 |
|
04 |
1000 |
2,345 |
|
05 |
1250 |
2,98 |
|
06 |
1600 |
3,597 |
|
07 |
2000 |
4,303 |
|
ТПР(В) 9419 |
|
Конструктивное исполнение |
Класс допуска |
Размеры, мм |
Масса, кг |
|
L |
l |
D |
d |
|
.006 |
2 |
|
250 |
14 |
8 |
|
|
00 |
320 |
0,414 |
|
01 |
500 |
400 |
0,464 |
|
02 |
500 |
30 |
20 |
0,904 |
|
03 |
800 |
1,749 |
|
04 |
1000 |
2,345 |
|
05 |
1250 |
2,98 |
|
06 |
1600 |
3,597 |
|
07 |
2000 |
4,303 |
|
ТПР(В)
9419 |
|
Конструктивное исполнение |
Класс допуска |
Размеры, мм |
Масса, кг |
|
L |
l |
D |
d |
|
.006 |
3 |
|
250 |
14 |
8 |
|
|
08 |
320 |
0,414 |
|
09 |
500 |
400 |
0,464 |
|
10 |
500 |
30 |
20 |
0,904 |
|
11 |
800 |
1,749 |
|
12 |
1000 |
2,345 |
|
13 |
1250 |
2,98 |
|
14 |
1600 |
3,597 |
|
15 |
2000 |
4,303 |
|
ТПР(В) 9419 (+600…+1700°С) |
|
Конструктивное исполнение |
Класс допуска |
Размеры, мм |
Диапазон температур |
|
L |
D |
d |
|
.006 |
2 |
|
30 |
20 |
+600…+1700 |
|
16 |
320 |
|
17 |
400 |
|
18 |
500 |
|
19 |
800 |
|
20 |
1000 |
|
21 |
1250 |
|
22 |
1600 |
|
23 |
2000 |
|
