Наименование:
ТХK(L) 9419

Тип:
Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые бескорпусные

ТУ:


Краткое тех. описание:
Для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью не более 80%

Цена ТХK(L) 9419:
Уточняйте по телефону или через обратную связь.

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые бескорпусные ТХK(L) 9419

Назначение:

для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью не более 80%.

Пример записи при заказе:

«Преобразователь термоэлектрический ТХA 9419.029-22»

«Преобразователь термоэлектрический ТХК 9419.029-45»

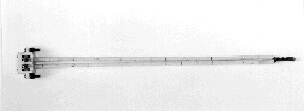

Рис. 1 Рис. 2


По заявке потребителя возможно изготовление бус КВПТ длиной 10 мм.

  ТХ(К)А 9419 ТХК(L) 9419
Диапазон измеряемых температур, °C 40…+1000 40…+600
Номинальная статическая характеристика(НСХ) ХА(К) ХК(L)
Класс допуска 2
Показатель тепловой инерции,с 20
Защищенность от пыли и воды IP00
Герметичность к измеряемой среде -
Материал защитной арматуры бескорпусные (корунд КВПТ)
Изоляция рабочего конца +
Материал электродов см. таблицу исполнений
Климатическое исполнение У3, Т3



Конструктивное исполнение l, мм L, мм Масса, кг Класс допуска НСХ Рис. Материал электродов Диапазон измеряемых температур,°С
029-44 1000 1180 0,168 2 ХК(L) 1 Проволока ДКРХМ 1,2 -40…+600
-45 1250 1430 0,203
-46 1600 1780 0,263
-47 2000 2180 0,327
-48 2500 2680 0,407
-49 3150 3330 0,511
-50 3550 3730 0,575
-51 4000 4180 0,647
-52 4500 4680 0,727
-53 5000 5180 0,807
-54 5600 5780 0,903
-55 6300 6480 1,015
-56 7100 7280 1,143
-57 8000 8180 1,287
-58 9000 9180 1,447
-59 10000 10180 1,607
-60 11200 11380 1,799
-61 12500 12680 2,005
-62 14000 14180 2,247
-63 16000 16180 2,567
-64 18000 18180 2,887
-65 20000 20180 3,206
030-88 320   0,096 2 Проволока ДКРХМ 3,2
-89 400   0,118
-90 500   0,143
-91 630   0,179
-92 800   0,221
-93 1000   0,275
-94 1250   0,339
-95 1600   0,432
-96 2000   0,535
-97 2500   0,667
-98 3150   0,838
