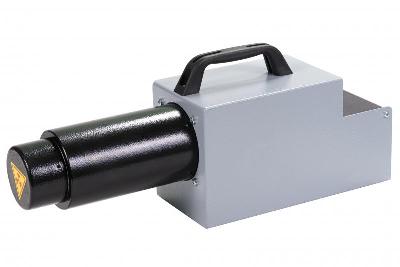

Импульсные дефектоскопы АРИНА-7
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Импульсные дефектоскопы АРИНА-7 основаны на принципе взрывной электронной
эмиссии в трубке на холодном катоде.
Нерегулируемое напряжение на аноде рентгеновской трубки позволяет
использовать дефектоскоп для просвечивания ограниченного диапазона толщин
материалов. Класс чувствительности рентгеновских снимков - 2 по ГОСТ 7512.
Угол выхода рентгеновского излучения составляет около 180 градусов, что
позволяет делать панорамные снимки, используя боковой лепесток излучения,
что также может быть полезно в труднодоступных местах. Дефектоскоп имеет
рекордно малые вес и габариты, что повышает удобство его использования в
полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Величина дозы, мР1000 |
| Рабочее напряжение, кВ250 |
| Масса излучателя, кг8,2 |
| Фокусное пятно, мм2,5 |
| Габариты излучателя,
мм525×140×220 |
| Метод просвечивания
Направленный / Панорамный |
МАКСИМАЛЬНАЯ ТОЛЩИНА ПРОСВЕЧИВАНИЯ
| D7 + Pb, мм20 |
| F8 + RCF, мм25 |
| F8 + NDT1200, мм40 |
ОТЛИЧИЯ ОТ АППАРАТОВ С ПОСТОЯННЫМ ПОТЕНЦИАЛОМ
- Нерегулируемое напряжение на рентгеновской трубке
- Худшее качество рентгеновских снимков
- Возможность работать в режимах с малым временем экспозиции
- Простота эксплуатации и обслуживания
- Меньшая цена аппарата
ОСНОВНЫЕ ОСОБЕННОСТИ АППАРАТА АРИНА-7
- Рабочее напряжение 250 кВ
- Работа от источника питания 24 В
- Угол выхода излучения 180 градусов
КРИТЕРИИ ДЛЯ ВЫБОРА
Аргументами для выбора дефектоскопа АРИНА-7 могут быть:
- необходимость работы в нестационарных или труднодоступных условиях
- работа с ограниченным диапазоном толщин
- работа с короткими экспозициями менее одной минуты
Аргументами для отказа могут быть:
- высокая производительность контроля (максимальное время работы
аппарата составляет 15 минут в час)
- большие толщины и фокусные расстояния
ОБОЗНАЧЕНИЕ В ДОКУМЕНТАЦИИ
Обозначение при заказе и в конструкторской документации:
Аппарат рентгеновский импульсный наносекундный автономный АРИНА-7 ТУ
4276-008-00511769-2010
ОКПД2: 26.51.66.125
ОКОФ (ОК 013-2014): 330.26.51.66
ТНВЭД: 9022190000 |
