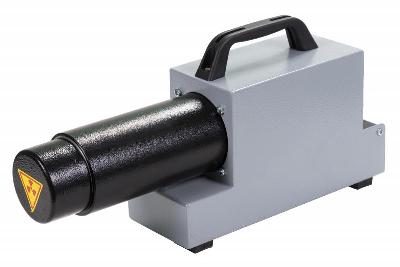

Импульсные дефектоскопы ПАМИР-250
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Импульсные дефектоскопы ПАМИР-250 основаны на принципе взрывной
электронной эмиссии в трубке на холодном катоде.
Нерегулируемое напряжение на аноде рентгеновской трубки позволяет
использовать дефектоскоп для просвечивания ограниченного диапазона толщин
материалов. Класс чувствительности рентгеновских снимков - 2 по ГОСТ 7512.
Угол выхода рентгеновского излучения составляет около 180 градусов, что
позволяет делать панорамные снимки, используя боковой лепесток излучения,
что также может быть полезно в труднодоступных местах. Дефектоскоп имеет
рекордно малые вес и габариты, что повышает удобство его использования в
полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Величина дозы, мР1200 |
| Рабочее напряжение, кВ250 |
| Масса излучателя, кг7,1 |
| Фокусное пятно, мм2,5 |
| Габариты излучателя,
мм470×130×245 |
| Метод просвечивания Панорамный |
МАКСИМАЛЬНАЯ ТОЛЩИНА ПРОСВЕЧИВАНИЯ
| D7 + Pb, мм25 |
| F8 + RCF, мм35 |
| F8 + NDT1200, мм45 |
ОТЛИЧИЯ ОТ АППАРАТОВ С ПОСТОЯННЫМ ПОТЕНЦИАЛОМ
- Нерегулируемое напряжение на рентгеновской трубке
- Худшее качество рентгеновских снимков
- Возможность работать в режимах с малым временем экспозиции
- Простота эксплуатации и обслуживания
- Меньшая цена аппарата
ОСНОВНЫЕ ОСОБЕННОСТИ АППАРАТА ПАМИР-250
- Рабочее напряжение 250 кВ
- Работа от источника питания 24 В
- Угол выхода излучения 180 градусов
КРИТЕРИИ ДЛЯ ВЫБОРА
Аргументами для выбора дефектоскопа ПАМИР-250 могут быть:
- необходимость работы в нестационарных или труднодоступных условиях
- работа с ограниченным диапазоном толщин
- работа с короткими экспозициями менее одной минуты
Аргументами для отказа могут быть:
- высокая производительность контроля (максимальное время работы
аппарата составляет 30 минут в час)
- большие толщины и фокусные расстояния
ОБОЗНАЧЕНИЕ В ДОКУМЕНТАЦИИ
Обозначение при заказе и в конструкторской документации:
Переносной аппарат малогабаритный импульсный рентгеновский ПАМИР-250 ТУ
4276-009-00511769-2012
ОКПД2: 26.51.66.125
ОКОФ (ОК 013-2014): 330.26.51.66
ТНВЭД: 9022190000 |
