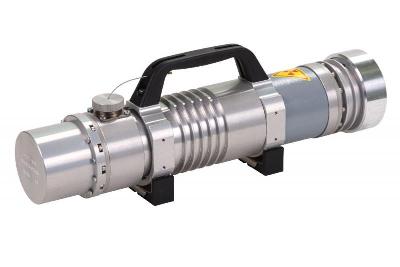

Дефектоскоп МАРТ-200
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Дефектоскоп МАРТ-200 основан на принципе генерации рентгеновского
излучения путем использования термоэмиссионной рентгеновской трубки с
постоянным напряжением на аноде.
Регулируемое напряжение на аноде рентгеновской трубки позволяет
использовать дефектоскоп для просвечивания широкого диапазона толщин
материалов. Класс чувствительности рентгеновских снимков - 1 по ГОСТ 7512.
Торцевой выход излучения позволяет использовать дефектоскоп в
труднодоступных местах, где затруднительно разместить аппарат с боковым
выходом.
Без использования коллиматора угол выхода рентгеновского излучения
составляет около 140 градусов, что позволяет делать псевдопанорамные снимки,
используя боковой лепесток излучения, что также может быть полезно в
труднодоступных местах.
Дефектоскоп имеет рекордно малые вес и габариты, что повышает удобство
его использования в полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Величина дозы, Р3 |
| Рабочее напряжение,
кВ105-200 |
| Анодный ток, мА0,5 |
| Выход излучения, град140 |
| Максимальная
анодная мощность, Вт100 |
| Масса излучателя, кг6 |
| Фокусное пятно, мм2,0 |
| Габариты излучателя,
мм430x100x160 |
| Метод просвечивания
направленный / псевдопанорамный |
МАКСИМАЛЬНАЯ ТОЛЩИНА ПРОСВЕЧИВАНИЯ
| D7 + Pb, мм20 |
| F8 + RCF, мм30 |
| F8 + NDT1200, мм40 |
ОТЛИЧИЯ ОТ ДРУГИХ МОДЕЛЕЙ
Основные отличия от модели МАРТ-250:
- торцевой выход излучения;
- максимальное напряжение 200 кВ.
Основные отличия от импульсных аппаратов:
- постоянное напряжение;
- меньший размер фокусного пятна;
- более высокая мощность излучения;
- меньший размер фокусного пятна.
КРИТЕРИИ ДЛЯ ВЫБОРА
Аргументами для выбора дефектоскопа МАРТ-200 могут быть:
- необходимость работы в нестационарных или труднодоступных условиях;
- необходимость обеспечить высокое качество снимка;
- умеренные толщины и фокусное расстояние.
Аргументами для отказа могут быть:
- высокая производительность контроля (МАРТ-200 имеет невысокую
среднюю мощность и ограничение по времени работы не более 30 минут в
час; в этом случае вам лучше выбрать более мощный дефектоскоп);
- большие толщины и фокусные расстояния;
- время экспозиции менее 1 минуты (в этом случае вам может подойти
импульсный дефектоскоп)
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Дефектоскоп может комплектоваться съемным коллиматором с набором сменных
диафрагм. Коллиматор ограничивает угол выхода рентгеновского излучения, что
позволяет уменьшить количество неиспользуемого излучения. Вы можете
приобрести коллиматор отдельно, но если вам необходимо, чтобы он был включен
в состав дефектоскопа, сообщите об этом менеджеру отдела сбыта при заказе.
ОБОЗНАЧЕНИЕ В ДОКУМЕНТАЦИИ
Обозначение при заказе и в конструкторской документации:
Аппарат рентгеновский переносной дефектоскопический МАРТ-200 ТУ
4276-010-00511769-2013
ОКПД2: 26.51.66.125
ОКОФ (ОК 013-2014): 330.26.51.66
ТНВЭД: 9022190000 |
