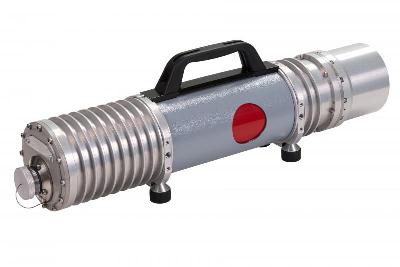

Рентгеновский дефектоскоп МАРТ-250
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Дефектоскоп МАРТ-250 основан на принципе генерации рентгеновского
излучения путем использования термоэмиссионной рентгеновской трубки с
постоянным напряжением на аноде.
Регулируемое напряжение на аноде рентгеновской трубки позволяет
использовать дефектоскоп для просвечивания широкого диапазона толщин
материалов. Класс чувствительности рентгеновских снимков - 1 по ГОСТ 7512.
Боковой выход излучения имеет форму конуса с углом порядка 40 градусов
позволяет использовать дефектоскоп для направленных схем просвечивания.
Дефектоскоп имеет рекордно малые вес и габариты, что повышает удобство
его использования в полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Величина дозы, Р5 |
| Рабочее напряжение,
кВ130-250 |
| Анодный ток, мА0,8 |
| Максимальная
анодная мощность, Вт200 |
| Масса излучателя, кг9 |
| Фокусное пятно, мм0,8x1,2 |
| Габариты излучателя,
мм580x140x190 |
| Метод просвечивания
Направленный |
МАКСИМАЛЬНАЯ ТОЛЩИНА ПРОСВЕЧИВАНИЯ
| D7 + Pb, мм30 |
| F8 + RCF, мм40 |
| F8 + NDT1200, мм50 |
ОТЛИЧИЯ ОТ ДРУГИХ МОДЕЛЕЙ
Основные отличия от модели МАРТ-200:
- боковой выход излучения
- максимальное напряжение 250 кВ
Основные отличия от импульсных аппаратов:
- постоянное напряжение
- меньший размер фокусного пятна
- более высокая мощность излучения
- меньший размер фокусного пятна
КРИТЕРИИ ДЛЯ ВЫБОРА
Аргументами для выбора дефектоскопа МАРТ-250 могут быть:
- необходимость работы в нестационарных или труднодоступных условиях
- необходимость обеспечить высокое качество снимка
- умеренные толщины и фокусное расстояние
Аргументами для отказа могут быть:
- высокая производительность контроля (МАРТ-250 имеет невысокую
среднюю мощность и ограничение по времени работы не более 30 минут в
час; в этом случае вам лучше выбрать более мощный дефектоскоп)
- большие толщины и фокусные расстояния
- время экспозиции менее 1 минуты (в этом случае вам может подойти
импульсный дефектоскоп)
ОБОЗНАЧЕНИЕ В ДОКУМЕНТАЦИИ
Обозначение при заказе и в конструкторской документации:
Аппарат рентгеновский переносной дефектоскопический МАРТ-250 ТУ
4276-010-00511769-2013
ОКПД2: 26.51.66.125
ОКОФ (ОК 013-2014): 330.26.51.66
ТНВЭД: 9022190000 |
