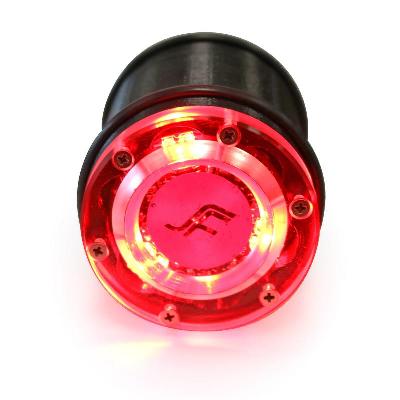

Сигнальная лампа-вспышка предназначена для индикации наличия рентгеновского
излучения при проведении работ с рентгеновскими дефектоскопами.
Отличие от аналогов на рынке:
- малый вес и габариты
- автономное питание
- не требует кабельного соединения
Лампа оснащена магнитами на нижней части корпуса, что позволяет
зафиксировать ее в любом удобном для наблюдения положении. Источником
питания являются 6 элементов питания АА. В основе принципа работы лежит
подсчет импульсов, поступающих со счетчика Гейгера. Если значения характерны
для работы рентгеновских дефектоскопов, то включается световая индикация
(мигание, проблески).
Основные технические характеристики
Цвет излучения: красный
Габаритные размеры корпуса (⌀ × В): (63 × 75) мм
Масса с комплектными элементами питания не более 0,3 кг
При включении лампа автоматически проверяет уровень заряда элементов
питания и отображает его в виде серии проблесков:
|
Режим |
Уровень заряда |
Возможность эксплуатации |
| 3 проблеска |
от 100% до 75% |
Рабочий режим |
| 2 проблеска |
от 75% до 50% |
Рабочий режим |
| 1 проблеск |
50% и ниже |
Не рабочий режим, необходимо заменить
элементы питания |
Включение лампы осуществляется выключателем, расположенным в основании
изделия.
Для использования расположить ламу на расстоянии от 1,5 до 15 метров (не
в прямом пучке) от объекта контроля таким образом, чтобы оператор мог видеть
световую индикацию.
При выборе расстояния до ламы следует учитывать, что интенсивность
рентгеновского излучения зависит от установленной величины напряжения на
рентгеновской трубке дефектоскопа. Если интенсивность слишком мала, лампа не
будет показывать наличие излучения. При низких напряжениях лампу следует
устанавливать ближе к дефектоскопу, при высоких – дальше. Необходимое
расстояние в конкретном режиме работы подбирается опытным путем.
ОБОЗНАЧЕНИЕ В ДОКУМЕНТАЦИИ
Обозначение при заказе и в конструкторской документации:
Лампа сигнальная ЛС-1 ТКРП.676275.000ТУ
