Амперметры, вольтметры щитовые цифровые ЦП8501
Устройства измерительные ЦП8501 (далее - устройства) предназначены для
измерения силы тока или напряжения переменного или постоянного тока, частоты.
В зависимости от вида и диапазона измеряемого сигнала, наличия
интерфейса RS-485 устройства имеют 42 модификации (см. таблицу 1). Модификации
с четным номером ЦП8501/2, ЦП8501/4.......ЦП8501/42 имеют RS-485 для
передачи информации в автоматизированную систему сбора данных или на монитор
ПЭВМ. Модификации устройств с нечетным номером ЦП8501/1,
ЦП8501/3........ЦП8501/41 интерфейс RS-485 не имеют.
Модификации ЦП8501/1 - ЦП8501/6 (миллиамперметры) предназначены для
измерения силы постоянного тока и могут включаться на выход измерительных
преобразователей электрических и неэлектрических параметров, имеющих выходной
аналоговый сигнал постоянного тока, с отображением на цифровом табло устройств
измеряемых параметров в первичных цепях.
Модификации ЦП8501/7 - ЦП8501/14 (миллиамперметры, амперметры)
предназначены для измерения силы переменного тока и включения в измерительную
цепь непосредственно или через внешние измерительные трансформаторы тока.
Модификации ЦП8501/15 - ЦП8501/26 (вольтметры) предназначены для
измерения напряжения переменного тока и включения в измерительную цепь
непосредственно или через внешние измерительные трансформаторы напряжения.
Модификации ЦП8501/27 - ЦП8501/30 (вольтметры) предназначены для
измерения напряжения постоянного тока, прямого включения в измерительную цепь
или через делители напряжения.
Модификации ЦП8501/31 - ЦП8501/34 (амперметры) предназначены для измерения
постоянного тока и включения в измерительную цепь непосредственно
Модификации ЦП8501/34 - ЦП8501/38 (милливольтметры, амперметры)
предназначены для включения в измерительную цепь непосредственно или через
внешние шунты с номинальным напряжением 75 mV или 100 mV и измерения параметров
цепи постоянного тока.
Модификации ЦП8501/39, ЦП8501/40 (частотомеры) предназначены для
измерения частоты и прямого включения включения в измерительную цепь или через
измерительные трансформаторы напряжения.
Модификации ЦП8501/41, ЦП8501/42 (амперметры, вольтметры, частотомеры)
предназначены для измерения силы тока, напряжения переменного тока, частоты и
прямого включения включения в измерительную цепь или через измерительные
трансформаторы напряжения.

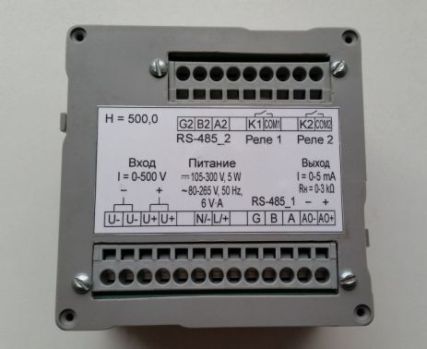

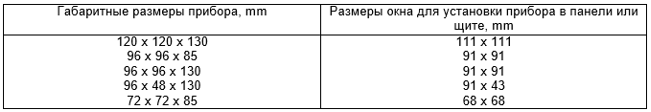

Устройства изготавливаются в корпусах с габаритными размерами: 120х120х130 mm,
96х96х130 mm, 96х96х85 mm, 96х48х130 mm,72х72х85 mm,
в них может быть установлена звуковая сигнализация выхода измеряемого параметра
за заданные уровни уставок, дополнительный интерфейс RS-485_2, два встроенных
реле для переключения своими контактами внешних электрических цепей переменного
или постоянного тока напряжением до 250 V и током до 0,12 А (см. таблицу 2).
Устройства модификаций ЦП8501/7 - ЦП8501/26, ЦП8501/41 – ЦП8501/42 в
корпусах с габаритными размерами 120х120х130 mm и 96х96х130 mm могут
изготавливаться как одноканальными,
так и многоканальными. Количество каналов и строк на цифровом табло (от
1 до 3-х) и количество аналоговых выходов (до 3-х) указывается при заказе.
В устройствах имеется возможность изменения диапазона показаний цифрового
табло (числовое значение Н любое в пределах от 1 до 8332 при измерении
силы тока и от 1 до 7999 при измерении напряжения с разделительной точкой после
любого значащего разряда из 4-х возможных) и размерности единицы измерения в
энергонезависимой памяти прибора без его вскрытия непосредственно
на объекте эксплуатации при помощи кнопок на передней панели, на
цифровых табло устройств отображаются значения и единицы измерения параметров
первичных цепей, а также обеспечивается гальваническое разделение входных и
выходных цепей, всех цепей и цепи питания.
Таблица1 - Характеристики входных и выходных сигналов
Таблица 2 - Функциональный состав устройств в зависимости от габаритных размеров
Таблица 3 – Основные данные
|
