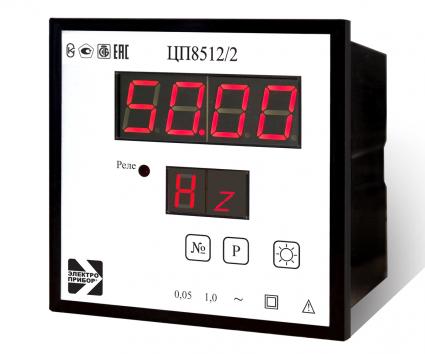

Частотомеры, измерители температуры щитовые цифровые ЦП8512
Модификация ЦП8512/1 предназначена для измерения частоты переменного тока и
температуры воздуха, сыпучих, жидких или газообразных сред с отображением их на
встроенном цифровом индикаторе (далее - цифровой индикатор), переключения в
заданном диапазоне температур внешней электрической цепи контактами реле,
встроенного в устройство, а также преобразования температуры в выходной
аналоговый сигнал постоянного тока (далее - выходной аналоговый сигнал).
Модификация ЦП8512/2 предназначена для измерения частоты переменного тока и
температуры воздуха, сыпучих, жидких или газообразных сред с отображением их на
цифровом индикаторе, переключения в заданном диапазоне температур внешней
электрической цепи контактами реле, встроенного в устройство, преобразование
температуры в выходной аналоговый сигнал, а также преобразования измеренных
величин в сигнал интерфейса RS-485 (далее - сигнал интерфейса).
Модификация ЦП8512/3 предназначена для измерения частоты переменного тока с
отображением на цифровом индикаторе и преобразования частоты в выходной
аналоговый сигнал.
Модификация ЦП8512/4 предназначена для измерения частоты переменного тока с
отображением на цифровом индикаторе, преобразования частоты в выходной
аналоговый сигнал и сигнал интерфейса.
Модификация ЦП8512/5 предназначена для измерения температуры воздуха, сыпучих,
жидких или газообразных сред с отображением на цифровом индикаторе, переключения
в заданном диапазоне температур внешней электрической цепи контактами реле,
встроенного в устройство.
Модификация ЦП8512/6 предназначена для измерения температуры воздуха, сыпучих,
жидких или газообразных сред с отображением на цифровом индикаторе, переключения
в заданном диапазоне температур внешней электрической цепи контактами реле,
встроенного в устройство, а также преобразования температуры в выходной
аналоговый сигнал и сигнал интерфейса.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают
передачу информации в цифровом виде в автоматизированную систему или на дисплей
персональной ЭВМ с протоколами обмена данным MODBUS(RTU) и “МНПП”.
При измерении температуры устройства работают в комплекте с датчиком температуры
- термопреобразователем сопротивления медным со статической характеристикой 100М
(далее - ТСМ -100М) с W100 = 1,4280 или термопреобразователем сопротивления
платиновым со статической характеристикой 100П (далее - ТСП-100П) W100 = 1,3910
или W100 = 1,3850 по ГОСТ 6651.
Режимы коммутации внешней электрической цепи следующие:
- по переменному току допускается предельный режим с напряжением от 0 до 250
В и током от 0,05 до 4 А;
- по постоянному току допускается предельный режим с напряжением от 0 до 24
В и током от 0,005 до 5 А, а также напряжением от 30 до 250 В с током, который
уменьшается по экспоненте от 5 до 0,3 А.

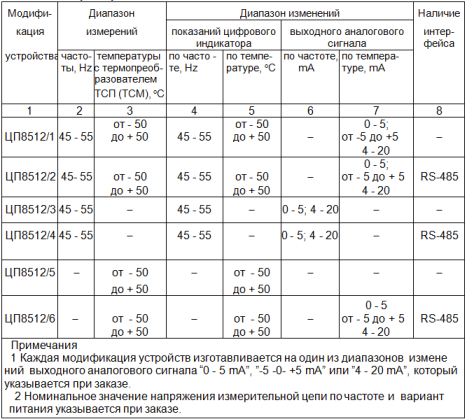

Характеристики входных и выходных сигналов

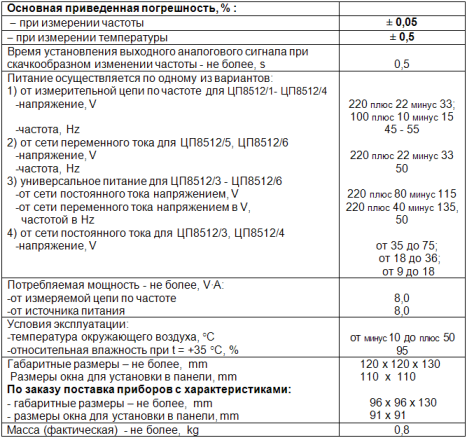

ОСНОВНЫЕ ДАННЫЕ
|
