Многофункциональные преобразователи измерительные цифровые ЦП8507

Многофункциональные преобразователи измерительные цифровые ЦП8507 (далее – ЦП), предназначены для измерения электрических параметров трехфазных трехпроводных и четырехпроводных сетей переменного тока частотой 50 Hz (действующих значений фазных токов, фазных и линейных напряжений; активной, реактивной и полной мощности по каждой фазе и суммарно по трем фазам; частоты сети, коэффициента мощности и т.д.; всего 31 параметр, см. таблицу 1, таблицу 3), а также в зависимости от модификации для преобразования любых трех параметров в три унифицированных выходных аналоговых сигнала постоянного тока 0-5(0±5) mA; 4-20(4-12-20) mA, измерения и регистрации активной и реактивной электрической энергии прямого и обратного направления (имеют функцию счётчика электроэнергии, дополнительно 10 параметров по электроэнергии), контроля показателей качества электроэнергии по ГОСТ 32144-2013.

Параметры ЦП (коэффициенты трансформации тока K_ТТ и напряжения K_ТН , сетевой адрес, схема подключения; параметры, отображаемые на собственном цифровом табло и преобразуемые в аналоговые выходы, и некоторые другие) могут быть изменены непосредственно на объекте эксплуатации без вскрытия прибора. ЦП могут использоваться на цифровых подстанциях.

В ЦП реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.

Передача результатов измерений производится по 2-м гальванически развязанным цифровым интерфейсам RS-485_1 и RS-485_2. Интерфейс RS-485_1 предназначен для передачи информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления. Интерфейс RS-485_2 используется для организации отображения измеряемых ЦП8507 параметров на дополнительных индикаторах в информационном режиме, к нему можно подключить до 32-х индикаторов ИЦ8511/1, а также этот интерфейс может работать аналогично RS-485_1. Используются протоколы обмена данными Modbus RTU, МЭК 60870-5-101. Сеть каждого интерфейса RS-485_1, RS-485_2 (витая пара) может иметь длину до 1000 метров. По заказу возможна установка интерфейса IEEE 802.3 (Ethernet), который поддерживает стандарты 10BASE-T и 100BASE-TX и использует протоколы обмена данными МЭК 60870-5-104, MODBUS-TCP/IP.

 В зависимости от вида корпусного исполнения и выполняемых функций ЦП изготавливают 14-ти модификаций (см. таблицу 1).

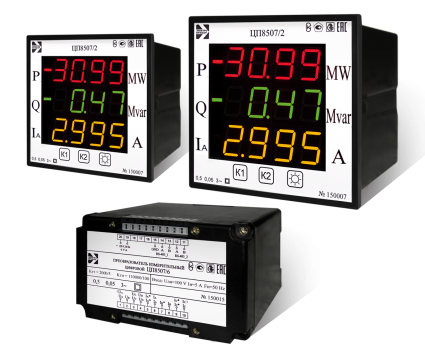

Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 предназначены для измерения электрических параметров трёхфазных сетей, имеют собственное 3-х строчное цифровое табло (далее – цифровое табло) для отображения любых трёх измеренных (вычисленных) параметров в зависимости от заказа и преобразования их в три унифицированные выходные аналоговые сигналы постоянного тока, имеется функция листания всех параметров на цифровом табло при помощи кнопок для их просмотра, а также все параметры передаются по интерфейсам RS-485_1 и RS-485_2. В трехфазную сеть приборы могут включаться непосредственно или после измерительных трансформаторов тока и напряжения, поэтому отображение параметров на цифровом табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждая строка цифрового табло имеет четыре значащих разряда для отображения величины параметра и знак “-”. Для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 10³, М-мега-кратность 10⁶, G – гига- -кратность 10⁹). Модификации ЦП8507/1, ЦП8507/2 по заказу могут изготавливаться с тремя встроенными реле (дискретными выходами).

Количество реле указывается при заказе.

Модификации ЦП8507/3 — ЦП8507/6 предназначены для измерения электрических параметров трёхфазных сетей, преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по 2-м независимым интерфейсам RS-485_1 и RS-485_2, цифровое табло и выходные аналоговые сигналы отсутствуют, выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 mm.

По заказу изготавливаются упрощенные модификации ЦП8507/4 и ЦП8507/6 для измерения 6-ти напряжений (фазных- U_a , U_b , U_c и  линейных- U_ab , U_bc , U_ca), преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов напряжения в цифровой код для передачи информации по одному или двум интерфейсам RS-485, токовые цепи отсутствуют.

Модификации ЦП8507/9, ЦП8507/10 предназначены для измерения электрических параметров трёхфазных сетей, одновременного отображения на своем цифровом табло 3-х из 10-ти электрических параметров (фазные токи, фазные и линейные напряжения, частота; имеется возможность циклического листания 10-ти параметров на трех строках цифрового табло, цвет свечения каждой строки из ряда красный, жёлтый, зелёный), преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по интерфейсу RS-485 ( всего 31 параметр). Выходные аналоговые сигналы отсутствуют. Предлагаются к применению в распределительных устройствах низкого напряжения, где дают значительное снижение расходов на монтаж, обслуживание и себестоимость оборудования (см. пример ниже).

Модификации ЦП8507/11 — ЦП8507/14 предназначены для измерения и регистрации активной и реактивной электрической энергии в прямом и обратном направлениях (10 параметров), показателей качества электрической энергии по ГОСТ 32144-2013 , измерения электрических параметров трёхфазных сетей и преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для отображения на верхнем цифровом табло (одновременно по три или шесть измеряемых параметра из 31-ого в любом сочетании и возможностью листания всех параметров на этом цифровом табло), преобразования любых трех параметров (кроме энергии) в три унифицированные выходные аналоговые сигналы, передачи всей информации по 2-м гальванически развязанным интерфейсам RS-485_1 и RS-485_2 с метками времени, имеют два импульсных выхода. На нижнем цифровом табло производится отображение активной энергии суммарной по всем фазам, активной энергии в прямом и в обратном направлениях, а также реактивной энергии суммарной, реактивной энергии в прямом и обратном направлении и по 4-м квадрантам, ведётся журнал событий. Модификации ЦП8507/11-ЦП8507/14 соответствуют требованиям, предъявляемым к цифровым подстанциям, могут поставляться с приемкой поверителя органа Госстандарта для использования в сфере законодательной метрологии или с приемкой поверителя аккредитованной поверочной лаборатории для технического учета.

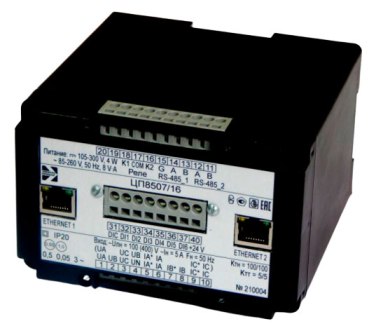

Модификации ЦП8507/15, ЦП8507/16 предназначены для измерения и регистрации электрической энергии, для измерения электрических параметров трехфазных сетей, изготавливаются в корпусах с габаритными размерами 125х90х125 mm без цифрового табло. Количество и тип интерфейсов изготавливается по заказу, также по заказу ЦП могут изготавливаться с тремя аналоговыми выходами или с дискретными входами.

Таблица 1 - Модификации ЦП8507

Таблица 2 - Основные данные

Таблица 3 – Измеряемые параметры

 Пример использования ЦП8507/9, ЦП8507/10 с комбинированной индикацией в рас- пределительных устройствах низкого напряжения (далее - РУНН).

Для контроля токов и напряжений в РУНН 0,4 кВ часто используются три стрелочных амперметра и один стрелочный вольтметр с кулачковым переключателем, все приборы класса точности 2,5% (см. рисунок слева). Эти четыре прибора и переключатель можно заменить одним преобразователем измерительным цифровым ЦП8507/9 или ЦП8507/10 (результат замены см. рисунок справа).

ИМЕЕТСЯ	ПРЕДЛАГАЕТСЯ
Устанавливаются на панели: 1– амперметры – 3 шт. 2– вольтметры – от 1 до 3 шт. 3– переключатель – 1шт. устанавливаются внутри панели (шкафа): 4– измерительные трансформаторы тока – 6 шт. 5– измерительные преобразователи   переменного тока – 2 шт. 6– измерительные преобразователи   напряжения переменного   тока – от 1 до 3 шт. 7– измерительный преобразователь   активной и реактивной мощности – 1 шт. 8– измерительный преобразователь   частоты (при необходимости) -1 шт.	Устанавливаются на панели: 1– многофункциональный измерительный пре- образователь ЦП8507/9 или ЦП8507/10 – 1 шт. Устанавливаются внутри панели (шкафа): 2– измерительные трансформаторы тока – 3 шт.

В результате замены получаем следующие преимущества:

– увеличение точности измерений (класс точности цифрового прибора 0,5 % вместо 2,5% для стрелочных приборов), что соответствует нынешней технической политике;

– возможность передавать результаты измерений (31 параметр трехфазной сети) по интерфейсу RS-485 в системы сбора данных;

– значительная экономия места на щите, сокращение расходов на монтаж оборудования, прокладку соединительных линий между приборами (вместо четырех приборов и переключателя устанавливается только один ЦП8507);

– удобство считывания информации с цифрового табло ЦП8507(каждый параметр на цифровом табло подтверждается светящимися светодиодами его условного обозначения и единицы измерения, для отображения параметров каждой фазы выбирается свой цвет- желтый, зеленый или красный, листание параметров осуществляется кнопками на передней панели прибора);

– стоимость четырех стрелочных приборов, их линий связи и коммутации сопоставима со стоимостью одного измерительного преобразователя ЦП8507/9 или ЦП8507/10.
