Указатель положения УП8514

Указатели в зависимости от вида датчика на входе указателя имеют шесть модификаций.

Указатели УП8514/1 предназначены для преобразования сигнала датчиков переключающих устройств трансформаторов под нагрузкой (далее – датчиков сопротивления) в цифровой сигнал для отображения номера положения на цифровом индикаторе.

Указатели УП8514/2 предназначены для преобразования сигнала датчиков переключающих устройств трансформаторов под нагрузкой (далее – датчиков сопротивления) в цифровой сигнал для отображения номера положения на цифровом индикаторе и передачи его в автоматизированную систему через интерфейс RS-485.

 Указатели УП8514/1, УП8514/2 могут использоваться вместо лагометра типа ЛКМ. Дополнительного источника питания для датчика сопротивлений не требуется. Питание датчика сопротивлений обеспечивается от указателя.

Указатели УП8514/3, УП8514/5 предназначены для преобразования сигналов постоянного тока, поступающих с выхода датчиков переключающих устройств трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения на цифровом индикаторе.

Указатели УП8514/4, УП8514/6 предназначены для преобразования сигналов постоянного тока, поступающих с выхода датчиков переключающих устройств трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения на цифровом индикаторе и передачи его в автоматизированную систему через интерфейс RS-485.

Все модификации указателей выполнены в щитовом исполнении с использованием микропроцессорной элементной базы.

Цифровой индикатор указателей имеет две значащие цифры высотой 20 мм (цвет свечения по заказу – зеленый, или красный, или желтый) с возможностью регулировки яркости свечения. При необходимости количество значащих цифр может быть увеличено до 4-х, а также добавлены 2 разряда единиц измерения.

Указатели работают в индикаторном режиме и класса точности не имеют.

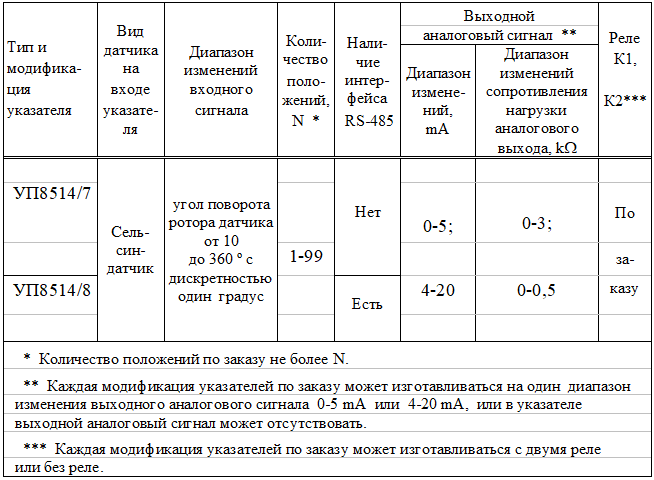

Характеристики входных и выходных сигналов

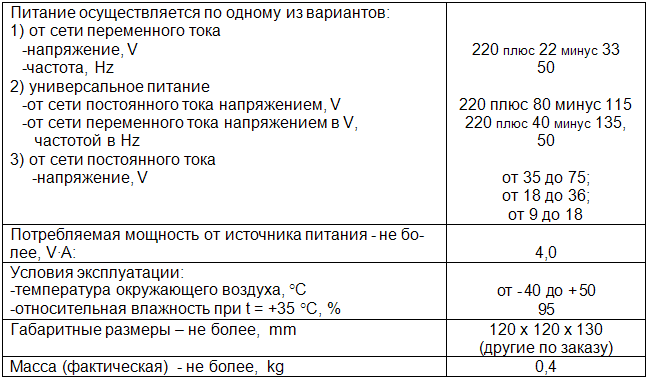

ОСНОВНЫЕ ДАННЫЕ
