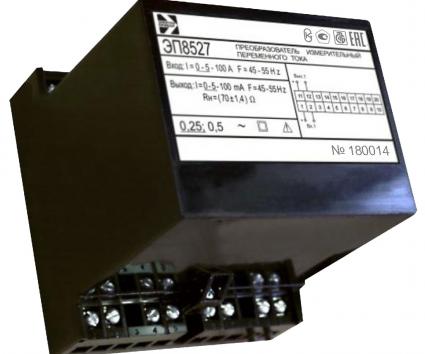

Преобразователи измерительные переменного тока и напряжения переменного тока
ЭП8527
В зависимости от вида и
величины преобразуемого сигнала ИП имеют девятнадцать модификаций.
Измерительные преобразователи
(далее - ИП) предназначены:
- модификации ЭП8527/1,
ЭП8527/2, ЭП8527/12 – для линейного преобразования переменного тока рабочих
режимов в выходной сигнал переменного тока;
- модификации
ЭП8527/4-ЭП8527/11 – для линейного преобразования переменного тока режимов
перегрузки в выходной сигнал переменного тока;
- модификации ЭП8527/14 -
ЭП8527/19 – для линейного преобразования переменного тока рабочих режимов и
режимов перегрузки в выходной сигнал переменного тока;
- модификации ЭП8527/3,
ЭП8527/13 – для линейного преобразования напряжения переменного тока рабочих
режимов и режимов перегрузки в выходной сигнал переменного тока.
Диапазон частот входного и
выходного сигналов ИП от 45 до 55 Гц.
Для обеспечения измерений
переменного тока в рабочем режиме и
в режиме перегрузки ИП ЭП8527/1, ЭП8527/2, ЭП8527/12 соединяют с
соответствующими ИП ЭП8527/4-ЭП8527/11 по схеме, приведенной в рукводстве по
эксплуатации.
ИП ЭП8527/1,
ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями.
Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 от одного до четырех (по
заказу).
В ИП обеспечивается гальваническое
разделение между входными и выходными цепями в каждом канале,
а также между
цепями любого канала и цепями остальных каналов, дополнительное питание
отсутствует.
ИП могут
применяться для
передачи информации на вход цифрового осциллографа в системе
информационно-измерительного комплекса для
регистрации и анализа аварийных режимов,
а также на
цифровых подстанциях с 40-кратными перегрузками по токам.
Характеристики
входных и выходных сигналов
|
Модифи-
кация ИП |
Диапазон
измере-
ний входного
сигнала |
Номи-
|
Нормирующее
значение
входного
сигнала |
Диапазон из-
менений вы-
ходного сиг-
нала, mА |
Сопро-
тивле-
ние наг-
рузки,
Ω |
|
наль- |
|
ное |
|
зна- |
|
в рабо-
чем ре-
жиме
|
в режиме
перегруз-
ки
|
чение |
в ра-
бочем
режи-
ме
|
в ре-
жиме
пере-
груз-
ки |
в ра-
бочем
режи-
ме
|
в ре-
жиме
пере-
груз-
ки |
|
вход- |
|
ного |
|
сиг- |
|
нала |
|
ЭП8527/1 |
0-1 А |
- |
1 А |
1 А |
- |
0-5,0 |
- |
300±6 |
|
ЭП8527/2 |
0-5 А |
- |
5 А |
5 А |
- |
0-5,0 |
- |
300±6 |
|
ЭП8527/3 |
0-400 V |
400-520 V |
400 V |
400 V |
520 V |
0-5,0 |
5,0-6,5 |
800±24 |
|
ЭП8527/4 |
- |
0-20 А |
1 А |
- |
20 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/5 |
- |
0-40 А |
1 А |
- |
40 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/6 |
- |
0-50 А |
1 А |
- |
50 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/7 |
- |
0-100 А |
5 А |
- |
100 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/8 |
- |
0-125 А |
5 А |
- |
125 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/9 |
- |
0-200 А |
5 А |
- |
200 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/10 |
- |
0-250 А |
5 А |
- |
250 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/11 |
- |
0-300 А |
5 А |
- |
300 А |
- |
0-5,0 |
300±6 |
|
ЭП8527/12 |
0-10 А |
- |
10 А |
10 А |
- |
0-5,0 |
- |
300±6 |
|
ЭП8527/13 |
0-100 V |
100-130 V |
100 V |
100 V |
130 V |
0-5,0 |
5,0-6,5 |
800±24 |
|
|
|
|
|
|
|
|
|
или |
|
|
|
|
|
|
|
|
|
300±6* |
|
ЭП8527/14 |
0-1 А |
1-20 А |
1 А |
1 А |
20 А |
0-5,0 |
5,0-100 |
10-75 |
|
ЭП8527/15 |
0-5 А |
5-100 А |
5 А |
5 А |
100 А |
0-5,0 |
5,0-100 |
10-75 |
|
ЭП8527/16 |
0-1 А |
1-40 А |
1 А |
1 А |
40 А |
0-5,0 |
5,0-200 |
10-75 |
|
ЭП8527/17 |
0-5 А |
5-200 А |
5 А |
5 А |
200 А |
0-5,0 |
5,0-200 |
10-75 |
|
ЭП8527/18 |
0-1 А |
1-20 А |
1 А |
1 А |
20 А |
0-5,0 |
5,0-100 |
300±6 |
|
ЭП8527/19 |
0-5 А |
5-100 А |
5 А |
5 А |
100 А |
0-5,0 |
5,0-100 |
300±6 |
|
* Значение
сопротивления нагрузки по заказу. |
Классы
точности
|
Модификация |
Классы
точности ИП |
|
ИП |
|
|
|
в рабочем
режиме |
в режиме
пере- |
|
|
диапазона
измере- |
грузки
диапазона |
|
|
ний входного |
измерений
вход- |
|
|
сигнала |
ного
сигнала |
|
ЭП8527/1,
ЭП8527/2, ЭП8527/12, |
1,0 |
- |
|
ЭП8527/3,
ЭП8527/13-ЭП8527/19 |
0,25 |
0,5 |
|
ЭП8527/4-ЭП8527/11 |
- |
2,0 |
Основные
данные
|
Потребляемая
мощность - не более, V А: |
|
|
-от
измерительной цепи в рабочем режиме |
|
|
для каждого
канала |
|
|
-модификации
ЭП8527/14 -ЭП8527/19 |
1,0 |
|
-модификации
ЭП8527/3 |
3,0 |
|
-модификации
ЭП8527/13 |
1,5 |
|
Условия
эксплуатации: |
|
|
-температура
окружающего воздуха, °С |
от минус 40
до плюс 55 |
|
-относительная
влажность при t = +35 °С,
% |
95 |
|
Габаритные
размеры – не более, mm : |
|
|
-ЭП8527/1,
ЭП8527/2, ЭП8527/4-ЭП8527/12 |
50х75х130 |
|
-ЭП8527/3,
ЭП8527/13 |
110х120х136 |
|
-ЭП8527/14-ЭП8527/19 |
110х120х81 |
|
Масса - не
более, kg |
1,0 |
|
