Измерительные преобразователи ЭП8530

Измерительные преобразователи (далее - ИП) ЭП8530 предназначены для применения в трехфазных трехпроводных или четырехпроводных сетях переменного тока для измерения активной и реактивной мощности (см. таблицу 1).

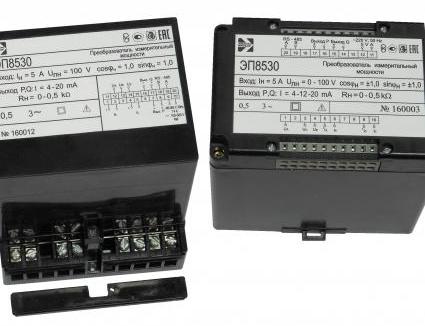

Все модификации изготавливаются по заказу в корпусе с габаритными размерами 110х120х125 mm с нижним подключением подводящих проводов или корпусе с габаритными размерами 125х90х125 mm с верхним подключением подводящих проводов и использованием пружинных контактов типа WAGO.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в автоматизированную систему или на дисплей персональной ЭВМ в единицах измерения W и var.

ИП предназначены для навесного монтажа на щитах, стойках и в шкафах.

В ИП обеспечивается гальваническое разделение входных и выходных цепей, входных токовых цепей между собой, входных цепей по напряжению и токовых цепей, всех цепей и цепи питания.

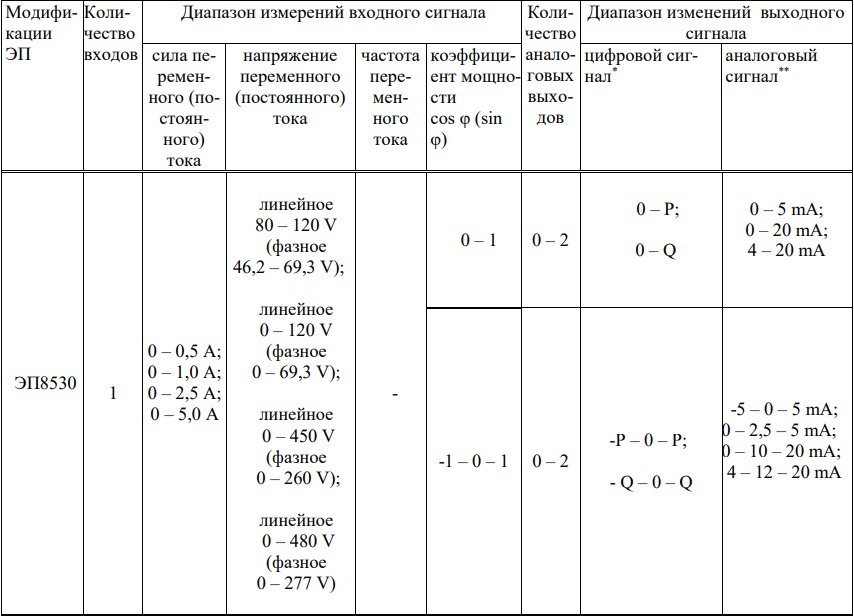

Таблица 1 - Характеристики входных и выходных сигналов ИП

Для поверки вышеуказанных приборов используется установка поверочная переносная УПП8531М/1
