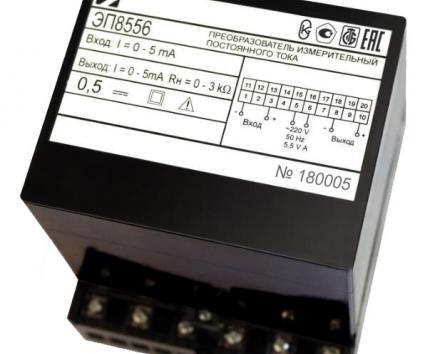

Измерительные преобразователи ЭП8556

Измерительные преобразователи (далее - ИП) ЭП8556 предназначены для линейного преобразования одного или двух входных сигналов постоянного тока в один или два унифицированных выходных сигнала постоянного тока.

Модификации ЭП8556/1, 3, 5, 7, 9, 11, 13, 14, 15, 17, 19, 21, 23, 25 в измерительную цепь включаются непосредственно или через измерительные преобразователи с аналоговым выходным сигналом, а модификации ЭП8556/2, 4, 6, 8, 10, 12, 16, 18, 20, 22, 24, 26 – через стандартные шунты постоянного тока с номинальным напряжением 75 mV или 100 mV и суммарным сопротивлением подводящих проводов по каждому входу не более 0,5 Ω.

ИП могут быть изготовлены со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ, что указывается при заказе.

В ИП обеспечивается гальваническое разделение входных и выходных цепей, входных цепей между собой, выходных цепей между собой, всех цепей с цепью питания.

Характеристики входных и выходных сигналов

Характеристики приведены для каждого канала преобразования.

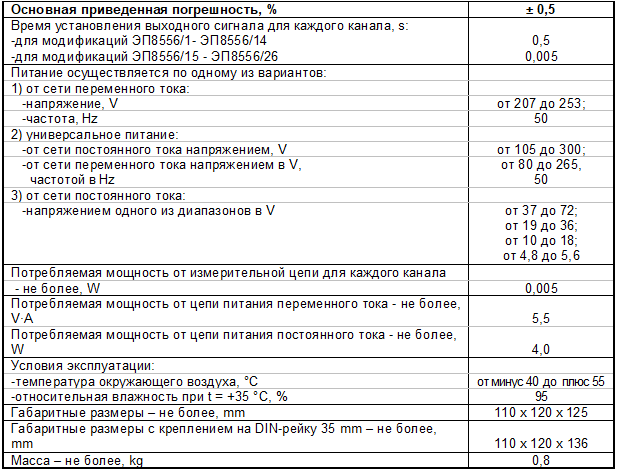

ОСНОВНЫЕ ДАННЫЕ
