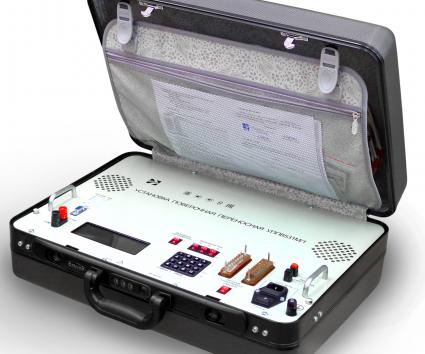

Установка поверочная переносная УПП8531М/1
Установка поверочная переносная УПП8531М/1 предназначена для поверки:
- измерительных преобразователей (далее - ИП) активной (Р) и реактивной
(Q) мощности трехфазных сетей переменного тока;
- ИП действующего значения синусоидального переменного тока и
напряжения синусоидального переменного тока;
- показывающих цифровых и стрелочных приборов (далее – приборов),
предназначенных для измерения активной и реактивной мощности трехфазных и
однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока
(амперметров), напряжения переменного тока (вольтметров);
- каналов телемеханики.
УПП8531М/1 предназначена для поверки ИП и приборов, имеющих пределы
допускаемой основной приведенной погрешности, равные или более 0,1
%, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП,
приборов со щитов, а также для регулировки и приемо-сдаточных испытаний при
выпуске ИП и приборов из производства.
УПП8531М/1 представляет собой выполненное в едином корпусе устройство,
обеспечивающее задание входных сигналов для поверяемых ИП, приборов, каналов
телемеханики и проведение поверки ИП, приборов.
Входные и выходные сигналы, основная приведенная погрешность поверяемых
ИП, приборов, выраженная в процентах, отображаются на цифровом табло установки.
УПП8531М/1 имеет собственный встроенный источник сигналов с диапазонами
изменений, соответствующими диапазонам измерений входных сигналов поверяемых ИП
и приборов.

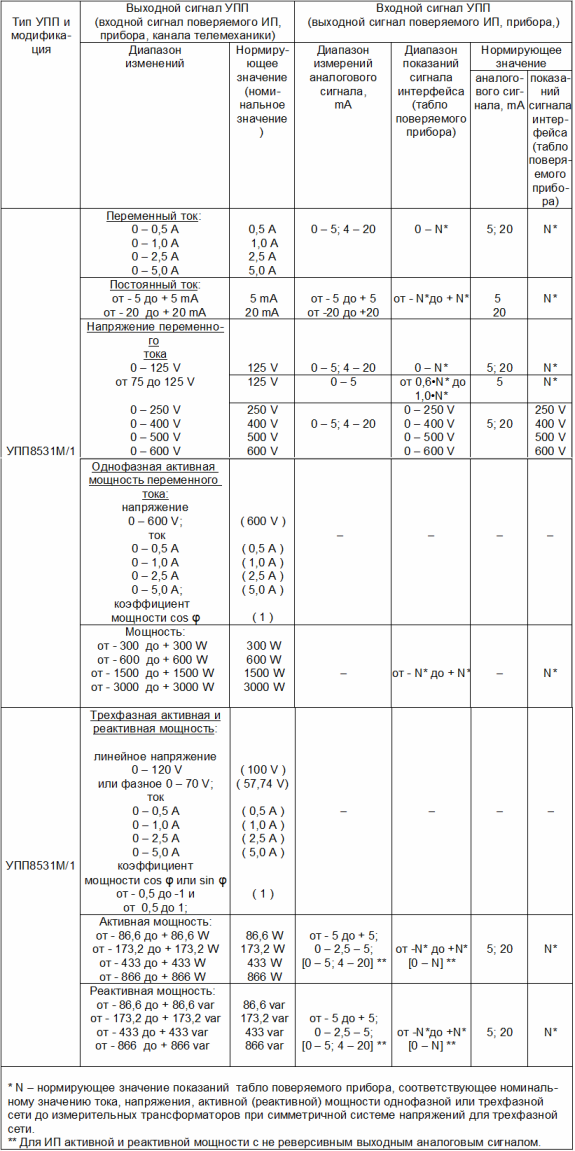

Характеристики входных и выходных сигналов
Основные данные
Завершена разработка служебной
программы «Avtopoverka»
для персонального компьютера с автоматизацией процесса поверки измерительных
преобразователей и приборов с аналоговыми выходными сигналами постоянного тока
или интерфейсным портом RS-485. Данная
программа позволяет значительно уменьшить количество ручных операций при
проведении поверки, а также осуществить накопление и хранение результатов
поверки приборов в электронном виде с возможностью распечатать их на бумаге в
виде оформленных протоколов поверки.
Необходимо произвести
следующие операции:
- подключить
к УПП8531М/1 персональный компьютер (далее - ПК) с использованием кабеля-
преобразователя RS232-USB и
поверяемый измерительный преобразователь или прибор;
- подать питание на
УПП8531М/1, ПК и поверяемый прибор;
- загрузить в ПК служебную
программу и произвести действия по её запуску в соответствие с описанием работы
данной программы;
- ПК и УПП8531М/1 в
автоматическом режиме проведут поверку измерительного преобразователя
или прибора по соответствующей методике поверки, результаты поверки могут быть
просмотрены на мониторе ПК, сохранены в виде протокола установленной формы и
распечатаны принтером на бумаге, форма протокола поверки может быть изменена
поверителем по своему усмотрению.
Служебная программа
«Avtopoverka»
и кабель-пребразователь RS232-
USB входят в комплект
поставки.
|
