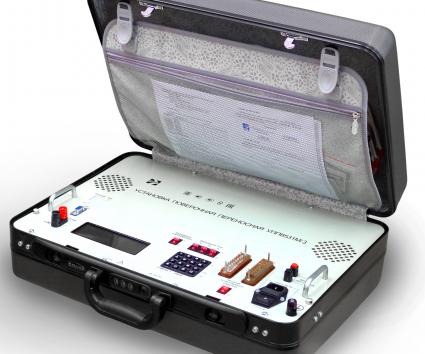

Установка поверочная переносная УПП8531М/3
Установка поверочная переносная УПП8531М/3 предназначена для поверки:
- ИП действующего значения синусоидального переменного тока и
напряжения синусоидального переменного тока;
- показывающих цифровых и стрелочных приборов (далее – приборов),
предназначенных для измерения силы переменного тока (амперметров), напряжения
переменного тока (вольтметров), активной мощности однофазных сетей переменного
тока (ваттметров);
- каналов телемеханики.
УПП8531М/3 предназначена для поверки ИП и приборов, имеющих пределы
допускаемой основной приведенной погрешности, равные или более 0,5
%, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП,
приборов со щитов, а также настройке и приемо-сдаточных испытаниях при выпуске
ИП и приборов из производства.
УПП8531М/3 представляет собой выполненное в едином корпусе устройство,
обеспечивающее задание входного сигнала для поверяемых ИП, приборов, каналов
телемеханики и поверку ИП, приборов. Входные и выходные сигналы, основная
приведенная погрешность поверяемых ИП, приборов, выраженная в процентах,
отображаются на цифровом табло установки.
УПП8531М/3 имеет собственный встроенный источник сигналов с диапазонами
изменений, соответствующими диапазонам измерений входных сигналов поверяемых ИП
и приборов.
Характеристики входных и выходных сигналов

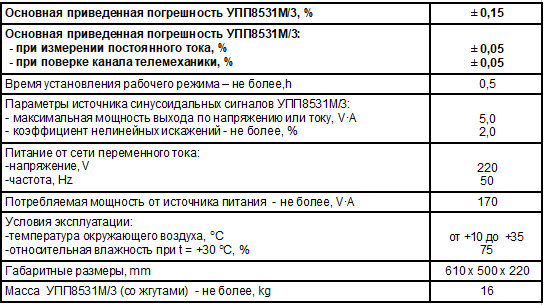

Основные данные
Завершена разработка служебной
программы «Avtopoverka»
для персонального компьютера с автоматизацией процесса поверки измерительных
преобразователей и приборов с аналоговыми выходными сигналами постоянного тока
или интерфейсным портом RS-485. Данная
программа позволяет значительно уменьшить количество ручных операций при
проведении поверки, а также осуществить накопление и хранение результатов
поверки приборов в электронном виде с возможностью распечатать их на бумаге в
виде оформленных протоколов поверки.
Необходимо произвести
следующие операции:
- подключить
к УПП8531М/3 персональный компьютер (далее - ПК) с использованием кабеля-
преобразователя RS232-USB и
поверяемый измерительный преобразователь или прибор;
- подать питание на
УПП8531М/3, ПК и поверяемый прибор;
- загрузить в ПК служебную
программу и произвести действия по её запуску в соответствие с описанием работы
данной программы;
- ПК и УПП8531М/3 в
автоматическом режиме проведут поверку измерительного преобразователя
или прибора по соответствующей методике поверки, результаты поверки могут быть
просмотрены на мониторе ПК, сохранены в виде протокола установленной формы и
распечатаны принтером на бумаге, форма протокола поверки может быть изменена
поверителем по своему усмотрению.
Служебная
программа «Avtopoverka» и
кабель-пребразователь RS232-USB входят
в комплект поставки.
|
